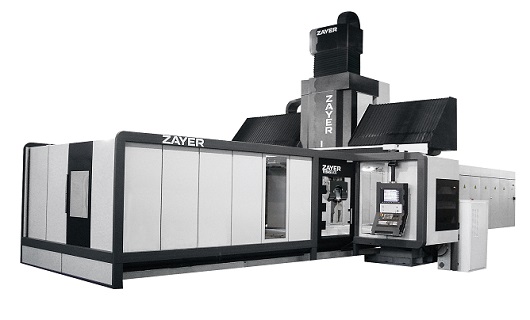

TEBAS è una macchina a portale e tavola mobile che abbina robustezza, affidabilità e durata nel tempo, doti che hanno reso celebre la Casa spagnola ZAYER, con comportamenti più dinamici e una maggiore precisione volumetrica e di capacità di lavoro. La struttura, monolitica in ghisa perlitica, è frutto della nuova progettazione a elementi finiti, che permette di mantenere le caratteristiche strutturali di rigidità, con componenti di minor peso e conseguente risparmio energetico nell’utilizzo corrente. Gli scorrimenti longitudinali della tavola, asse X, avvengono su tre guide lineari con pattini a rulli e il movimento è ottenuto con doppio motore pignone-cremagliera, che garantisce l’assenza di gioco nel movimento (back-lash). Il movimento trasversale del carro porta slittone sulla traversa, asse Y, avviene con la stessa tecnologia. Il movimento verticale, asse Z, è ottenuto dallo slittone, guidato sui quattro lati (box-in-box), con ben otto punti di contrasto in testa e otto al piede, per un totale di sedici punti di contrasto con movimento su guide piane, per garantire la maggior rigidezza, geometria e simmetria. Lo slittone è azionato da doppia vite a ricircolo di sfere. Queste caratteristiche assicurano alla macchina una maggiore dinamicità e precisione in tutto il volume di lavoro.
TEBAS monta di serie la testa automatica a 45°, 360.000 posizioni, ma può essere utilizzata (opzione) la nuova testa a 30° 5 assi in continuo e 0,001° di posizionamento: questa testa può orientare l’utensile di lavoro in qualsiasi posizione nello spazio in modo semplice e preciso. Il sistema Zayer Multi Head di intercambiabilità delle teste consente il montaggio automatico di teste differenti a seconda della tipologia di lavorazione da eseguire. Il sistema permette di inserire nuove teste di lavoro anche in un secondo tempo. Riassumendo i dati tecnici, la fresalesatrice TEBAS di ZAYER prevede corse in X, Y e Z rispettivamente di 4.000-5.000-6.000, 3.750 (4.250)*, 1.250 (1.500)* mm, ha una lunghezza e larghezza tavola rispettivamente di 4.100-5.100-6.100 e 2.200 (2.500)* mm, luce tra le spalle di 3000-3.500* mm e altezza minima tavola/naso mandrino di 1.465 (1.765)* mm. Il carico di lavoro ammesso sulla tavola è di 20.000÷35.000 kg. La velocità di lavoro è di 30.000 mm/min, mentre i rapidi raggiungono i 50.000 mm/min, con una velocità del mandrino ISO 50 di 4.500÷6.000 giri/min e una potenza di 43 kW. L’elettromandrino HSK 100 ruota a 15.000 giri/min, con una potenza di 33 Kw. La macchina ha una precisione di posizionamento di 0,008/4.000 mm e una ripetibilità di 0,005 mm. Il magazzino utensili – anche misto ISO 50/HSK 100 – prevede 30 (40-60-80)* posti. (*) opzioni disponibili.
