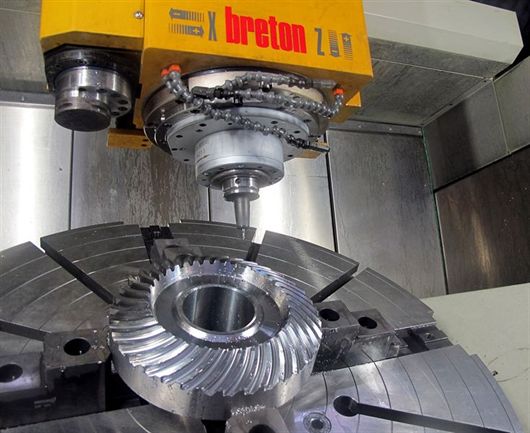

Il centro di lavoro verticale Ultrix 1000 RT HD, a 5 assi, ad alta velocità ed elevato grado d’automazione, proposto da Breton, è in grado d’eseguire operazioni di fresatura, tornitura e rettifica di pezzi fino a 1.200 mm di diametro. La soluzione è dotata è dotato di un potente mandrino da 75 kW, con coppia da 300 Nm, a 14.000 giri/min, e di un software per la realizzazione d’ingranaggi conici elicoidali. Il centro di lavoro verticale Ultrix può affrontare lavorazioni su acciaio, alluminio, superleghe e materiali compositi. La struttura è di tipo a portale Gantry, con trave mobile, e il movimento a 5 assi nasce dalla composizione dei 3 assi lineari con una tavola roto-tiltante. La gamma di centri di fresatura e tornitura Ultrix è formata dalla 800, a 4 assi, dalla 800 RT, e dalle Ultrix 1000, 1000 RT e 1000 RT HD. La rotazione della tavola avviene intorno a un asse C, capace di raggiungere i 1.000 giri/min in tornitura. L’asse tiltante A può raggiungere i 100 giri/min. Gli assi lineari hanno velocità di 60 m/min. Le Ultrix sono macchine multitasking in grado d’eseguire operazioni di tornitura in orizzontale e verticale, fresatura, foratura e rettifica, con un solo piazzamento del pezzo. La disponibilità di un bareno di tornitura, posizionato sul fianco del RAM verticale, consente alle Ultrix di tornire esternamente particolari con altezza maggiore della corsa Z della macchina, grazie all’ulteriore corsa verticale del bareno di 150 mm. Questo permette ai centri di fresatura e tornitura Breton, fra l’altro, d’utilizzare utensili più corti, riducendo così gli sbalzi e limitando l’uso di barre antivibranti solo ai casi di torniture a notevoli profondità e su materiali molto duri e tenaci. Tutte le versioni di Ultrix possono essere predisposte con magazzino utensili da 30, 60 o 150 posizioni, cambio pallet automatico e con opzioni in grado di soddisfare le diverse esigenze. I centri di fresatura e tornitura ad alta velocità Ultrix possono essere dotati, inoltre, di un mandrino di tornitura/fresatura che, consentendo d’orientare l’utensile di tornitura in posizioni diverse, permette di passare agilmente sullo stesso pezzo da una tornitura verticale a una orizzontale, in modo tale da ottimizzare sia le lavorazioni che gli utensili e, lavorando in diagonale, di tornire anche pezzi fino a 1.000 mm. Tutte le versioni possono essere predisposte con magazzino utensili da 30, 60 o 150 posizioni, cambio pallet automatico e con opzioni in grado di soddisfare le diverse esigenze.
