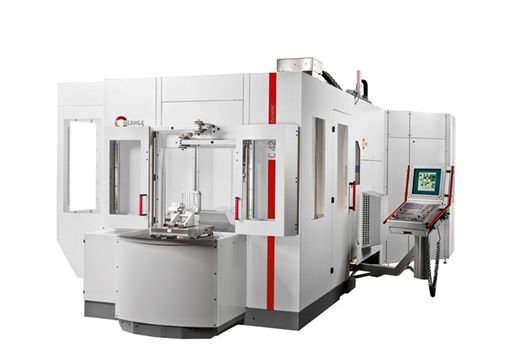

Al successo per il lancio del nuovo centro di lavorazione ad alte prestazioni C 42 U dynamic, Hermle ha fatto seguire l’automazione della macchina con il nuovo sistema di cambio pallet PW 850, che viene adattato come unità completa davanti alla C 42 U. Grazie alle corse di lavoro degli assi X, Y e Z di 800, 800 e 550 mm, ottimizzate in funzione delle dimensioni massime dei pezzi nelle lavorazioni a 5 assi, il centro di lavorazione Hermle C 42 U dynamic rappresenta il sistema ideale per applicazioni che devono soddisfare la massima precisione, tolleranze minime e altissimi livelli di finitura superficiale. La struttura Gantry modificata in granito composito è il pre-requisito per queste prestazioni e offre un supporto ottimale agli assi, con ottime caratteristiche di smorzamento delle vibrazioni. I due assi rotativi sono gestiti tramite una roto-bascula integrata nelle spalle del basamento che, nella versione pallettizzata, presenta gli agganci rapidi per pallet integrati nel piano girevole. L’angolo di basculamento dell’asse A di ±130° offre inoltre un enorme potenziale di lavorazione. Il magazzino utensili circolare integrato nel corpo base è di tipo pick-up e ospita 42 utensili con attacco SK40 o HSK A 63. In opzione, sono disponibili ampliamenti da 43, 87 o 160 posti. La gamma mandrino prevede soluzioni da 10.000, 18.000 e 25.000 giri/min, con potenze che arrivano a 29 kW e coppie fino a 200 Nm. In merito all’automazione è ora disponibile il sistema di cambio pallet PW850. Concepito specificamente per la C 42 U dynamic, necessita di poco spazio ed è in grado di manipolare carichi fino a 850 kg per lato. Il sistema è composto da un gruppo di traslazione e da un’unità girevole con doppia forcella. Il posto d’attrezzamento è collocato frontalmente e viene aperto completamente mediante due ampie porte a ribalta. In questo modo, è possibile il caricamento diretto e con gru. Il sistema base può gestire tre pallet da 500 x 500 o 630 x 630 mm e può essere ampliato con un magazzino pallet di ulteriori tre posti. I controlli numerici di ultima generazione Heidenhain iTNC530 HSCI o Siemens Sinumerik 840D solution line garantiscono un’eccellente gestione della macchina nelle applicazioni più complesse.
