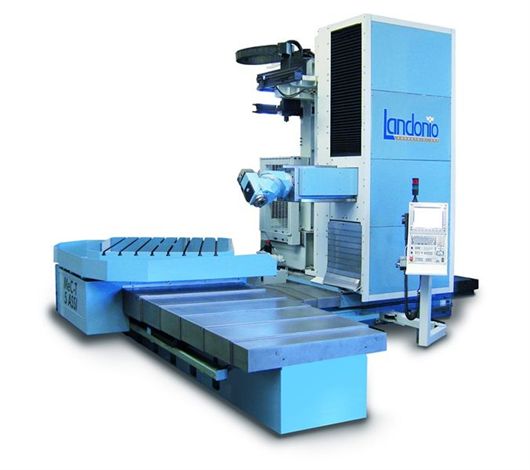

Le fresatrici Landonio della serie MeC-T sono configurate con corsa trasversale del montante a “T”, slittone e tavola fissa o rotante, da 4 a 7 assi. Il modello MeC-T5 è dotata di 4 assi lineari e tavola rotante. La struttura della macchina è completamente in fusione di ghisa Meehanite® ed è composta da un basamento su cui poggia la tavola roto-traslante e un carro sul quale si muove la colonna a doppia parete, dotata di slittone porta testa, con tre guide di scorrimento. Le guide sono piane, temprate e rettificate, e lo scorrimento è su PTFE caricato bronzo, Turcite®, raschiettato a mano. Sono inoltre contemplate guide temprate con pattini conici a ricircolazione di rulli di contrasto. La corsa longitudinale dell’asse X è di 2.000-4.000 mm, quella trasversale della testa lungo l’asse Y è di 1.000 mm, quella trasversale del montante sull’asse W va da 1.000 a 1.500 mm, e quella verticale dell’asse Z da 1.000 a 2.500 mm. La lunghezza della tavola fissa varia da 2.200 a 4.200 mm, sempre con larghezza da 1.000 mm. La tavola rotante standard ha dimensioni di 1.500 x 1.800 mm, con portata da 10 t; altre dimensioni e carichi sono disponibili a richiesta. La tavola rotante è realizzata con sostentamento idrodinamico forzato. La rotazione è assicurata da motore Torque, con tecnologia Direct Drive. La testa è birotativa, con posizionamento automatico su entrambi gli snodi, lubrificazione e raffreddamento ad olio. La potenza del mandrino, con attacco ISO 50, è di 30 kW e il regime di rotazione massimo è di 4.000-6000 giri/min, con coppia massima di 1.500 Nm. La macchina è dotata di numerosi accessori: sistema di cambio utensile con navetta, sistema di cambio orizzontale e verticale, ISO 50, da 40 utensili; cambio gamma meccanico a due velocità; doppio nastro trasportatore, anteriore e posteriore, per l’evacuazione dei trucioli; adduzione del liquido lubrorefrigerante attraverso il mandrino a 50 bar; vasca per refrigerante con filtro a tappeto; centraline di refrigerazione per quadro elettrico, per motore Torque, per olio cambio gamma meccanico e testa; TCPM dinamico; carenatura completa in acciaio e policarbonato. Può essere però ulteriormente personalizzata sulla base di specifiche richieste del cliente.
