Dal 4 all’8 ottobre, Haas Automation (www.haascnc.com), il produttore statunitense di macchine utensili a CNC sfrutta l’occasione della 30.BI-MU per presentare in anteprima un nuovo centro di tornitura a CNC con asse Y, oltre a un prototipo di una fresatrice compatta di nuova concezione per microlavorazione e a due tavole girevoli CNC innovative.

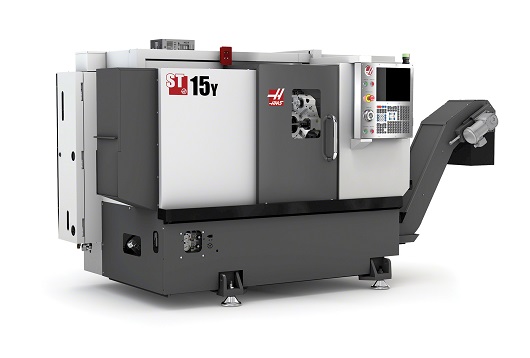

Nel padiglione 15, stand G19-F34, Haas Automation Europe espone il nuovo centro di tornitura a CNC, con foro grande e ingombro ridotto, ST-15Y. La macchina offre 102 mm di corsa sull’asse Y (±51 mm dalla linea centrale) per la fresatura, la foratura e la maschiatura disassate. È inoltre dotato in configurazione standard di utensili motorizzati a coppia elevata da 6.000 giri/min e di asse C per la massima versatilità su 4 assi. Disponibile in Europa nel quarto trimestre di quest’anno, il sistema presenta una capacità barre di 63,5 mm e una capacità di taglio massima di 356 x 406 mm, con un volteggio di 406 mm sulla slitta trasversale.

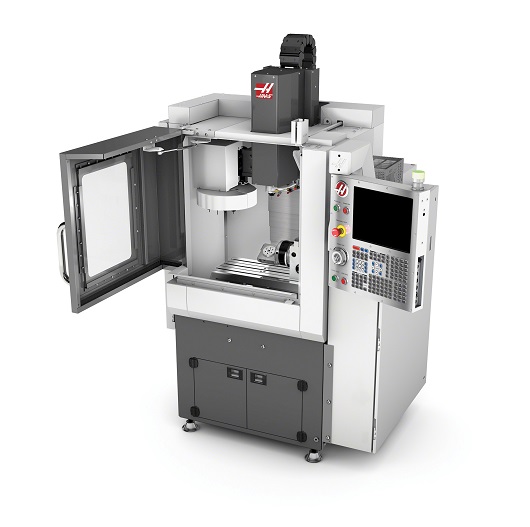

In risposta al notevole aumento di interesse del settore per le applicazioni di microlavorazione, Haas espone anche un prototipo della nuova fresatrice compatta CM-1, progettata come soluzione ad alta precisione e adatta sia a una produzione di volumi elevati che di prototipi di piccoli pezzi ad alta precisione 2D e 3D, come quelli per i settori delle comunicazioni, medico e dentistico. Sufficientemente piccola da entrare nella maggior parte dei montacarichi, la CM-1 presenta corse da 300 x 254 x 300 mm, una tavola con cave a T da 508 x 254 mm, un mandrino cono ISO20 da 30.000 giri/min e un cambio utensili automatico da 20 posizioni. Gli avanzamenti di taglio massimi sono di 12,7 m/min con rapidi fino a 19,2 m/min per cicli di motorizzazione ridotti.
La CM-1 esposta è dotata della nuova tavola girevole/basculante a doppio asse ultracompatta Haas TRT70 che offre un’inclinazione di ±120° e una rotazione di 360° per posizionare pezzi praticamente a qualsiasi angolatura, nella lavorazione a 5 assi. La TRT70 fornisce una coppia di 81,3 Nm sull’asse di inclinazione e 54,2 Nm sull’asse di rotazione, per una lavorazione aggressiva. Per di più, le velocità di indexaggio di 410°/s sull’asse di inclinazione e di 620°/s sull’asse di rotazione garantiscono brevi cicli di motorizzazione.
La tavola rotobasculante da 70 mm rettificata con precisione presenta diverse disposizioni di bulloni e un foro passante di precisione per un un’attrezzatura versatile con volteggio dei pezzi fino a 102 mm di diametro. Nella sezione dello stand dedicata alle tavole girevoli è disponibile anche una TRT70 separata.

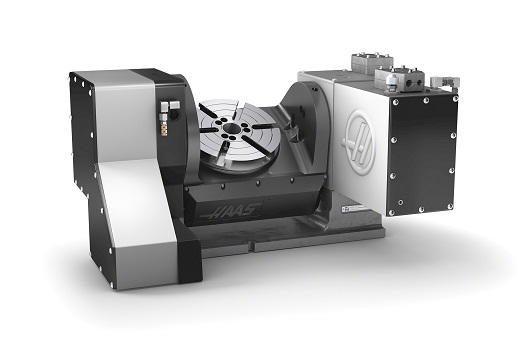

In mostra alla BI-MU è inoltre esposta la Haas TR200Y, una nuova tavola rotobasculante a 2 assi che mette le funzionalità dei 5 assi alla portata di un’officina media. La tavola TR200Y è stata progettata per il montaggio nella direzione Y (dalla parte anteriore a quella posteriore sulla tavola) di un centro di lavorazione verticale di medie dimensioni.
Con una larghezza inferiore a 686 mm e una profondità di soli 508 mm, la TR200Y si inserisce facilmente su un’estremità della tavola della macchina, liberando tutto lo spazio rimanente per l’inserimento di ulteriori attrezzi o morse. La TR200Y presenta una tavola con cave a T di 200 mm e garantisce volteggi di parti che raggiungono i 206 mm di diametro.
I visitatori possono ammirare due TR200Y, una come unità separata e un’altra montata su un centro di formatura verticale Haas VM-2. A tutto questo si aggiunge una panoramica di macchine CNC del portafoglio Haas esistente, tra cui un centro di lavoro universale a 5 assi super-speed UMC-750SS, un centro di lavoro verticale super-speed VF-2SS, un centro di lavoro verticale VF-3YT/50 con mandrino cono 50, un centro di formatura verticale VM-2 e un centro di foratura/fresatura DM-2.
Tutti i nuovi centri di lavoro verticali Haas (inclusi il CM-1) sono dotati dell’Haas Next Generation Control (NGC), un controllo CNC rapido, intelligente, intuitivo e accattivante che offre una semplicità d'uso leader del settore. I clienti che acquistano un nuovo centro di lavoro verticale Haas usufruiscono di una navigazione estremamente intuitiva, più memoria per gestire più programmi, offset pezzi dinamici (DWO) e controllo del punto centrale utensile (TCPC) per semplificare enormemente la lavorazione a macchina a 4 e 5 assi, un nuovo sistema di programmazione visiva (VPS) per generare rapidamente programmi in codice G e funzionalità WiFi opzionale per una maggiore comodità. Il semplice monitoraggio mobile della macchina sarà un'altra opzione disponibile nel prossimo futuro.
I visitatori alla BI-MU orientati a macchine in grado di eseguire operazioni di rotazione CNC di alta qualità e convenienza possono osservare un tornio ST-35 e un tornio CNC super-speed ST-20SSY con asse Y, dotato di spingibarra Haas.
Haas invita i visitatori a portare con sé alla fiera i propri componenti o disegni per discutere con il team di esperti Haas le soluzioni di lavorazione ottimali disponibili.
