La serie di giunti a soffietto metallico R+W risponde alle sempre più esigenti specifiche tecniche del mercato dell’automazione industriale.
Dal 1990 R+W è sinonimo d’innovazione, competenza e know-how, applicate al settore dei giunti e dei limitatori di coppia di precisione. Forte dell’esperienza acquisita nel settore dell’imballaggio, R+W Italia sarà presente alla prossima Ipack-Ima, in programma a Milano dal 28 febbraio al 3 marzo, con innumerevoli soluzioni di collegamento, parte integrante del catalogo R+W.
di Davide Fusari
Presso il proprio stand A39 di Ipack-Ima, al padiglione 11P, R+W Italia espone una gamma di soluzioni di collegamento che – a detta del costruttore – rendono il catalogo R+W il più completo per questo comparto industriale. Il ventaglio di prodotti in mostra comprende giunti a soffietto senza gioco torsionale, giunti a elastomero di precisione e limitatori di coppia a sfere.
GIUNTI A SOFFIETTO
La serie di giunti a soffietto “BK” è stata sviluppata da R+W per rispondere alle sempre più esigenti specifiche tecniche del mercato dell’automazione industriale. Il giunto è composto dai mozzi, per il calettamento sugli alberi da collegare, e dal soffietto, che assolve il compito di elemento centrale di compensazione. I mozzi sono costruiti in alluminio, fino a valori di coppia nominale pari a 80 Nm; oltre tale valore, il materiale di fabbricazione impiegato è l’acciaio. Il soffietto, invece, è in acciaio inox ad alta flessibilità. Su richiesta, i giunti sono fornibili interamente costruiti in acciaio inox. Il giunto a soffietto – sostengono in R+W – è la soluzione di collegamento in grado di garantire il più alto valore di rigidità torsionale. L’elevata rigidità torsionale permette una trasmissione della coppia precisa e priva di gioco angolare, in quanto la struttura del giunto non si deforma anche in presenza di elevate sollecitazioni torsionali. Eventuali disallineamenti degli alberi collegati, in direzione assiale, angolare o laterale, vengono compensati dal soffietto metallico che consente al giunto un buon livello di flessibilità laterale. Allungando o accorciando il soffietto, è inoltre possibile aumentare o diminuire la rigidità torsionale del giunto e la sua capacità di compensare i disallineamenti degli alberi. Il peso ridotto, e conseguentemente il basso valore di momento d’inerzia di massa, si trasforma in un ulteriore vantaggio offerto da questa serie di giunti. Nella versione con equilibratura di precisione, sono raggiungibili velocità di rotazione fino a 50.000 giri/min. Tali caratteristiche permettono al giunto di garantire una trasmissione bilanciata, riducendo al minimo la possibilità di generare oscillazioni e vibrazioni.
All’interno della gamma di giunti a soffietto R+W, il progettista può trovare una vasta scelta di soluzioni per il calettamento del giunto sugli alberi, con associate possibilità d’ottimizzare procedure e tempi di montaggio del giunto stesso, come, ad esempio, nel caso della versione scomponibile con innesto conico frontale. Tra i dati tecnici di questi giunti vanno sicuramente citati: la disponibilità per coppie trasmissibili da 0,05 a 10.000 Nm; la nuova serie BX per coppie trasmissibili da 10.000 a 100.000 Nm; i diametri di foratura per il montaggio sugli alberi: da 1 a 180 mm; il disallineamento angolare ammissibile fino a 1°; il disallineamento laterale ammissibile fino a 0,35 mm; il disallineamento assiale ammissibile fino a 3,5 mm; le temperature d’utilizzo da -30 a +120 °C; l’assenza d’usura e manutenzione; la durata illimitata.

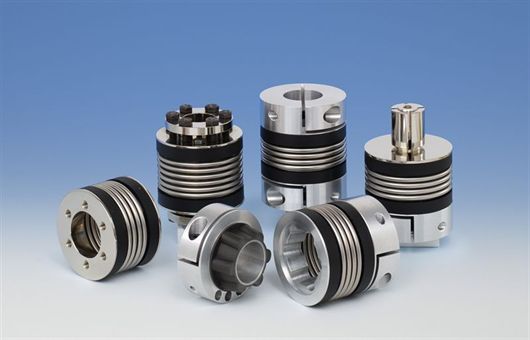

Giunto a soffietto R+W, serie low cost.
GIUNTI A ELASTOMERO
Nell’automazione industriale applicata al packaging è sempre più sentita la necessità di realizzare trasmissioni del moto precise, efficienti e con il miglior rapporto prestazioni/prezzo. Al fine di soddisfare quest’esigenza di mercato, R+W propone i giunti a elastomero serie Servomax. Come si può intuire dal loro nome, i giunti a elastomero di precisione sono la scelta più adeguata per tutte quelle trasmissioni movimentate da motori ad alte prestazioni, con necessità di posizionamenti precisi e smorzamento di vibrazioni e urti.
I giunti a elastomero serie Servomax sono composti da due elementi costruttivi: i mozzi di calettamento del giunto sugli alberi e l’elemento di compensazione centrale in elastomero. I mozzi sono costruiti in alluminio fino alla taglia 450 (coppia nominale) e in acciaio per la taglia 800 e oltre. L’utilizzo dell’alluminio conferisce al giunto un peso contenuto e, quindi, un momento d’inerzia di massa basso, con la possibilità di ruotare a velocità molto elevate. I mozzi sono realizzati mediante lavorazioni meccaniche di precisione. In tal modo è garantita la precisione di concentricità e la bilanciatura del giunto. Oltre all’alluminio, i mozzi possono essere costruiti anche in acciaio o acciaio inossidabile. Per il fissaggio dei mozzi sugli alberi, R+W ha messo a punto moltissime soluzioni, permettendo al progettista di ottimizzare il montaggio del giunto in funzione dello spazio a disposizione. Sono disponibili versioni con mozzi di fissaggio a morsetto, a calettatore conico e molte altre, compresa quella per accoppiamento albero/foro. Nei modelli con mozzi a morsetto, è inoltre disponibile una versione compatta per spazi di montaggio ridotti. L’elemento di compensazione centrale in elastomero assolve i compiti di smorzamento delle vibrazioni e degli urti, compensando, inoltre, eventuali disallineamenti presenti tra gli alberi da collegare.
Esistono quattro diverse durezze di elastomero: la scelta viene effettuata in base alle esigenze applicative. In presenza di forti vibrazioni la scelta sarà rivolta verso un elastomero più morbido; se la precisione è invece la necessità primaria, sarà bene dotare il giunto di un elastomero molto rigido, per esempio 64 Shore D. L’ assenza di gioco torsionale è garantita dall’utilizzo di elastomeri con dimensioni calibrate, che si accoppiano perfettamente con i mozzi in alluminio sopra citati. Come tutti i prodotti R+W, anche la serie Servomax dispone è prevista in una gamma molto ampia che permette d’affrontare un vasto spettro applicativo: coppia trasmissibile da 2 a 25.000 Nm; forature per accoppiamento alberi da 3 a 80 mm; temperatura di funzionamento da -30 a +120 °C; versione con bilanciatura fine per velocità superiori a 10.000 giri/min; disallineamento angolare ammissibile fino a 1,2°; disallineamento laterale ammissibile fino a 0,3 mm; disallineamento assiale ammissibile fino a 2 mm; assenza d’ usura e manutenzione; durata illimitata.
I giunti a elastomero serie Servomax R+W ben si adattano alle soluzioni
di packaging per realizzare trasmissioni del moto precise, efficienti e
con il miglior rapporto prestazioni/prezzo.
LIMITATORI DI COPPIA
A completamento della gamma di soluzioni proposte, R+W presenta la serie di limitatori di coppia a sfere di precisione. Si tratta di dispositivi di sicurezza meccanici in grado di preservare e proteggere gli impianti e le macchine operatrici da eventuali sovraccarichi dovuti a cause esterne, come, ad esempio, collisioni o utilizzo errato da parte dell’operatore. La rottura di componenti, interventi tecnici costosi, e lunghi tempi di consegna per i ricambi possono fare la differenza tra operare in modo profittevole o no. I giunti con limitatore di coppia sono quindi una forma assicurativa a basso costo per i fermi macchina.
I limitatori di coppia sfere R+W sono dispositivi di sicurezza meccanici in grado di preservare e proteggere gli impianti e le macchine operatrici da eventuali sovraccarichi dovuti a cause esterne.

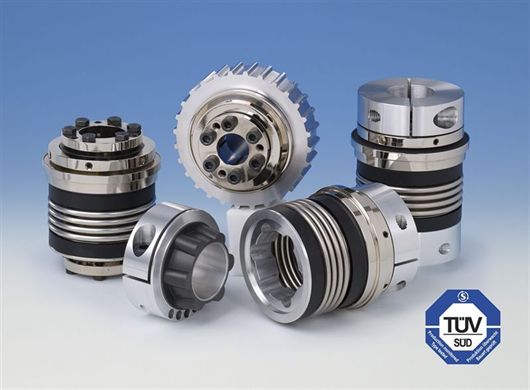

Limitatore di coppia R+W integrato in un giunto a elastomero.
L’utilizzo corretto dei limitatori di coppia R+W isola la parte motrice della trasmissione da quella condotta entro pochi millisecondi dopo il raggiungimento, a causa del sovraccarico, del valore di coppia pre-impostato. Grazie all’impiego di componenti specifici, come ad esempio le molle con curva di spinta degressiva, i tempi d’intervento risultano inferiori a quelli della maggioranza dei sistemi elettronici. Inoltre, i limitatori di coppia, grazie al sistema di contenimento delle sfere brevettato R+W, sono in grado di garantire la totale assenza di gioco torsionale.
Le dimensioni d’ingombro ridotte e il basso momento di inerzia dei giunti di sicurezza R+W permettono di sfruttare al meglio il potenziale del cinematismo, contribuendo alla sua ottimizzazione. Vengono proposti per accoppiamenti albero-albero – integrati nel giunto a soffietto o nel giunto a elastomero – e per azionamenti diretti su cinghia o catena. In questo caso, puleggia e pignone sono calettati direttamente sul limitatore. Per far fronte alle sempre più esigenti richieste del mondo dell’automazione, R+W ha messo a punto quattro diverse tipologie di riarmo del limitatore, compresa quella con riarmo automatico in un’unica posizione, ogni 360°, in grado di mantenere la trasmissione in fase. Riportiamo anche in tal caso i dati tecnici dei prodotti: coppia nominale da 0,1 a 2.800 Nm; diametro alberi da 3 a 100 mm; quattro diverse soluzioni per il riarmo anche in fase ogni 360°; disallineamento angolare ammissibile fino a 1°; disallineamento laterale ammissibile fino a 0,35 mm; disallineamento assiale ammissibile fino a 3,5 mm; temperature di utilizzo da -30 a +120 °C; assenza d’usura e manutenzione; durata illimitata.
Tutta la gamma è disponibile in acciaio inox. L’alto livello di personalizzazione del prodotto in termini di fissaggio sugli alberi, montaggio e gestione dei parametri più importanti, quali rigidità torsionale, compensazione dei disallineamenti e smorzamento, permettono a R+W di proporsi alle aziende costruttrici di macchine e linee per il packaging come partner in grado di fornire sempre la soluzione tecnicamente ed economicamente adeguata all’applicazione. La gamma R+W comprende anche giunti con sistema di allungamento ad alta precisione.

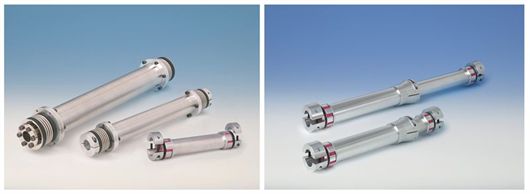

A sinistra: giunti R+W con sistema di allungamento ad alta precisione a lunghezza fissa. A destra: giunti R+W con sistema di allungamento ad alta precisione a lunghezza variabile.
