I servoattuatori di WITTENSTEIN alpha garantiscono dinamiche elevate, massima efficienza e un’alta produttività
In uno scenario in cui la produzione industriale appare sempre più complessa, il Gruppo WITTENSTEIN propone soluzioni intelligenti e controllabili nell’ambito della trasmissione meccatronica.
di Luigi Ortese
Il Gruppo WITTENSTEIN, presente in Italia con una filiale a Sesto San Giovanni, alle porte di Milano, da oltre 30 anni sviluppa e produce sistemi meccatronici completi, che assicurano elevata dinamica, posizionamento accurato e integrazione intelligente. Da sempre attiva nell’automazione di precisione, ha messo a punto soluzioni interessanti per qualsiasi tipo di applicazione. Eccellenza, precisone, efficienza, velocità e affidabilità sono le caratteristiche distintive di prodotti ideati con tecnologie avanzate.
PRECISIONE ED EFFICIENZA AL SERVIZIO DEL CLIENTE
I servoattuatori di WITTENSTEIN alpha garantiscono dinamiche elevate, massima efficienza e un’alta produttività. La loro densità di potenza e gli ingombri ridotti ne semplificano considerevolmente l’integrazione anche in spazi di montaggio ristretti. A seconda delle esigenze, WITTENSTEIN alpha offre soluzioni personalizzate nei più svariati campi applicativi. Ne sono un esempio gli assi di assemblaggio/piegatura, le pinze di chiusura e sigillatura nel Packaging, gli assi di rotazione A-C o cambio utensili in fresatrici, i veicoli a guida automatica, asse Z, assi di brandeggio/rotazione sui portali di manipolazione.

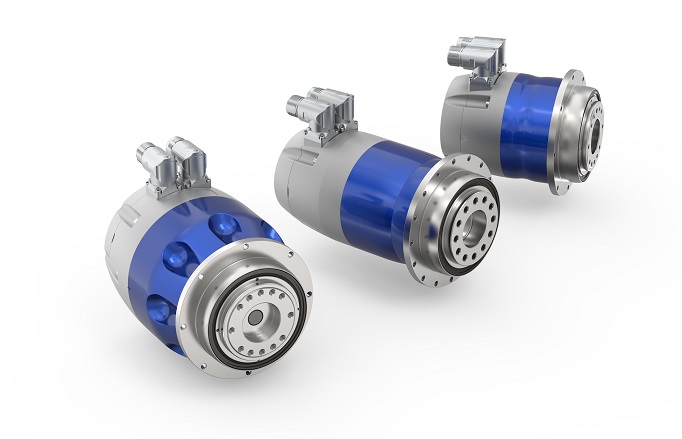

TPM è la prima serie di servoattuatori progettata dal Gruppo tedesco e rappresenta ormai da anni lo stato dell’arte per quanto riguarda l’integrazione di riduttori epicicloidali di altissima precisione e motori brushless a elevata dinamica
UN PLUS IN PIÙ
TPM è la prima serie di servoattuatori progettata dal Gruppo tedesco e rappresenta ormai da anni lo stato dell’arte per quanto riguarda l’integrazione di riduttori epicicloidali di altissima precisione e motori brushless a elevata dinamica. Nell’ultima generazione - TPM+ - riduttore e servomotore AC si fondono in una singola unità: pignone solare e rotore sono uniti senza giunti. Si ottiene così una maggiore rigidità dell’intero treno di trasmissione a vantaggio delle prestazioni dinamiche del prodotto. La maggiore rigidità nei posizionamenti permette reazioni più veloci ai transitori e consente di ridurre i tempi di assestamento delle oscillazioni.
La collaudata cinematica interna degli stadi di riduzione è realizzata con ingranaggi di qualità 5, che garantiscono la migliore uniformità di rotazione possibile. Caratteristica che si sposa con l’ottimizzazione del cogging del motore brushless: la struttura elicoidale dello statore distribuisce longitudinalmente il flusso magnetico in modo da minimizzare l’effetto di cogging anche alle basse velocità; risultato particolarmente apprezzabile sui motori con maggior numero di coppie polari.
TPM+ è un componente estremamente compatto: lo spazio risparmiato rispetto alla tradizionale combinazione motore-riduttore è più del 50%.
Oltre alla versione base, equipaggiata con resolver, la nuova generazione di encoder HEIDENHAIN e Sick-Stegmann ha contribuito significativamente a ridurre la lunghezza d’ingombro. I freni a magneti permanenti, che non richiedono manutenzione, possono essere integrati sullo statore del motore brushless. Inoltre, il riduttore epicicloidale di precisione con dentatura elicoidale garantisce un funzionamento silenzioso e privo di vibrazioni. Viene raggiunta una grande controllabilità anche ad elevate dinamiche unitamente all’alta rigidezza torsionale e all’integrazione, tra motore e riduttore, priva di giunti.
I TPM+, anche se impiegati su assi con elevati rapporti di inerzia, assicurano ottimali prestazioni con un raffreddamento a convenzione naturale dove sarebbe normalmente necessario il raffreddamento ad acqua.

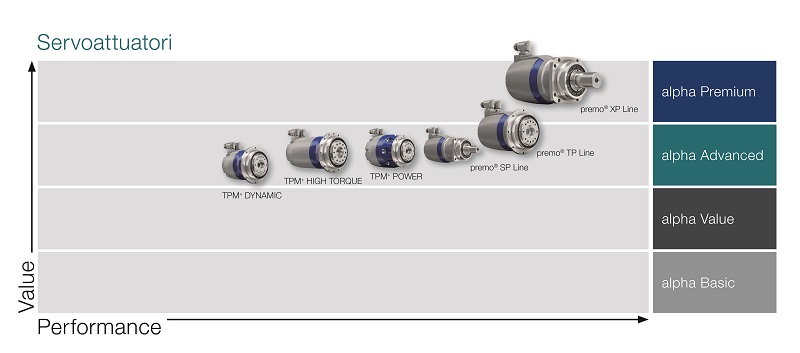

L’intera gamma è composta da TPM+ dynamic, dinamico e silenzioso con riduttore bistadio; TPM+ power, con coppie elevate in ingombri ridotti; TPM High Torque, rigido e compatto, con riduttore tristadio.
TP Line, serie ad alta dinamica con flangia in uscita ed encoder assoluto HIPERFACE® singleturn.
POTENZA MODULARE
Accanto ai TPM+, WITTENSTEIN presenta la piattaforma completamente scalabile di servoattuatori premo®, sistema versatile, in grado di competere in tutte le sfide dell’automazione e soddisfare requisiti di elevata integrazione. Rispetto alla serie di servoattuatori rotativi TPM+, le prestazioni di premo® raggiungono coppie e performance ancora più elevate, in ingombri più contenuti. Grazie alle tre linee disponibili – SP/TP/XP Line – è possibile configurare premo® in modo ottimale, in funzione dei diversi livelli di performance richiesti dalla specifica applicazione.
SP Line, serie base con albero di uscita liscio e resolver, offre prestazioni ottimali per tutte le applicazioni di posizionamento; TP Line, serie ad alta dinamica con flangia in uscita ed encoder assoluto HIPERFACE® singleturn, assicura elevata rigidezza torsionale, grandi accelerazioni e ottima controllabilità. XP Line, serie dalle prestazioni estreme, con albero di uscita liscio ed encoder assoluto HIPERFACE DSL® singleturn, garantisce massima densità di potenza, maggiore rigidezza torsionale e forze radiali elevate.
premo® combina riduttori epicicloidali con un’efficienza del 97% e servomotori che raggiungono un rendimento del 92%. I momenti d’inerzia minimizzati grazie all’eliminazione del giunto dell’albero, garantiscono la massima efficienza energetica, indipendentemente dalla taglia. Inoltre, la tecnologia monocavo digitale dimezza il cablaggio necessario, con un risparmio di energia cinetica e una maggiore efficienza energetica per l’intera trasmissione.
premo® è all’avanguardia anche per quanto riguarda la sicurezza funzionale: gli encoder digitali con protocollo EnDAT 2.2, DRIVE-CLiQ o HIPERFACE DSL® sono idonei per applicazioni fino a SIL2, secondo la norma IEC 61508. Ulteriore affidabilità è data dalla coppia frenante aumentata, con una riduzione della corsa di arresto d’emergenza e una maggiore sicurezza operativa.
Questi servoattuatori rotativi hanno un design innovativo e, grazie soprattutto agli angoli smussati, sono poco soggetti al deposito di impurità, caratteristica spesso richiesta nel settore alimentare. ©ÉUREKA!

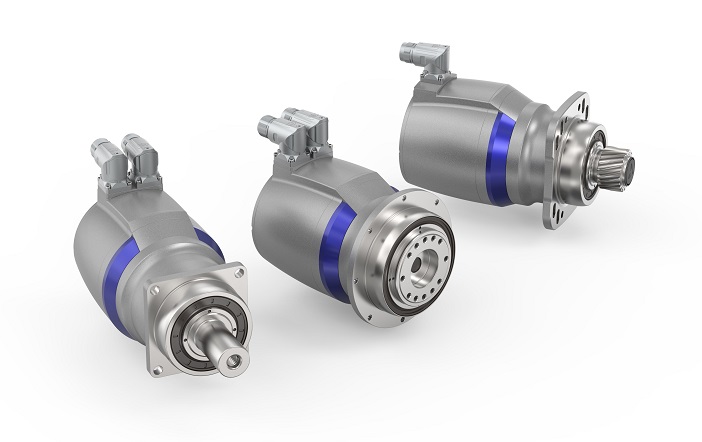

Grazie alle serie disponibili SP/TP/XP Line è possibile configurare i servoattuatori premo® in modo ottimale, in funzione dei diversi livelli di performance richiesti dalla specifica applicazione.
