Il dispositivo per il controllo sicuro dei cavi PLIDdys rileva tutti i potenziali errori di cablaggio grazie a un costante controllo dei cavi.
I cavi lunghi richiedono solitamente requisiti di sicurezza più elevati: è facile, rispetto a quanto accade nel caso di cavi corti, che la trasmissione di segnali avvenga in modo non sicuro. Lo stesso si può dire dei cavi esposti a condizioni ambientali estreme, ad esempio nel caso di funivie e funicolari. Il dispositivo PLIDdys, proposto da Pilz per il controllo dei cavi, è in grado d’impedire un eventuale avvio involontario.
di Margherita Lepri
Una trasmissione sicura dei segnali da un cavo a due fili – da pulsante o da interruttore – è il primo requisito funzionale per quanto riguarda la sicurezza di un sistema, ad esempio una funivia. In passato, tuttavia, i dispositivi di protezione e controllo sono stati spesso soggetti a restrizioni. Nel caso di funivie e funicolari, il punto fondamentale non è solo la sicurezza dell’impianto, ma ancor più la sicurezza dei passeggeri, il che significa che i segnali devono essere univoci non solo per il funzionamento generale dell’impianto.

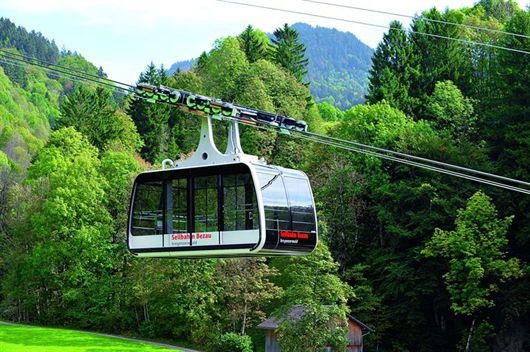

Per l’azienda svizzero-austriaca Doppelmayr/Garaventa Group, che produce sistemi per funivie e funicolari, l’attenzione è sempre focalizzata sul benessere e sulla sicurezza dei passeggeri. Un aspetto fondamentale per l’azienda è rappresentato dall’ammodernamento dei sistemi di controllo di funivie e funicolari esistenti. A tal scopo Doppelmayr/Garaventa utilizza i dispositivi per il controllo sicuro dei cavi PLIDdys di Pilz.
La collaborazione di Pilz con il produttore alpino di funivie e funicolari procede da molti anni e lo sviluppo di questa nuova soluzione per il controllo sicuro dei cavi ha ulteriormente consolidato la cooperazione tra le due aziende. PLIDdys garantisce l’attivazione e la disattivazione dei sistemi in sicurezza, anche nel caso di vecchi sistemi, e può essere utilizzato nel settore della progettazione di funivie e funicolari per controllare una vasta gamma di applicazioni. L’attivazione remota di cabine con barra a T o a trascinamento – il cui motore può essere installato, ad esempio, nella stazione a monte – è un’applicazione estremamente valida; altre applicazioni sono quelle per circuiti di sicurezza in cui sia necessario disattivare una funzione di protezione utilizzando unicamente un segnale permanente, ovvero monocanale.
MAGGIORE SICUREZZA
PLIDdys permette d’eseguire un controllo dei cavi in conformità agli standard vigenti. Nel caso di cavi a due fili, il dispositivo di controllo rileva tutti i potenziali errori di cablaggio grazie a un controllo costante. In questo modo, PLIDdys – il dispositivo per il controllo sicuro dei cavi Pilz – è in grado di rilevare eventuali errori di cablaggio tra un sensore/interruttore e il dispositivo di verifica nel quadro di controllo. Da un lato il dispositivo per il controllo sicuro dei cavi garantisce che un errore non previsto non provochi inevitabilmente l’attivazione involontaria del sistema. Grazie ai sensori attivi, inoltre, in caso d’errori nel cablaggio, è possibile arrestare il sistema o il dispositivo di verifica in sicurezza semplicemente eliminando il segnale del sensore.
Le dimensioni estremamente compatte permettono di posizionare PLIDdys quasi direttamente sul sensore o sull’interruttore. Ciò significa che il dispositivo di controllo dei cavi è adatto sia per l’ammodernamento di sistemi esistenti sia per nuove installazioni, e può essere integrato nel cablaggio esistente con conseguente risparmio di tempo.

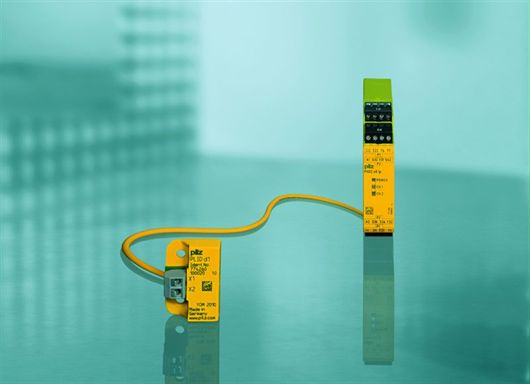

Un modulo di sicurezza nel quadro di controllo provvede a verificare il segnale dinamico: l’impianto non verrà azionato fino a che il segnale non sarà corretto. Grazie a questa soluzione, il dispositivo trasmettitore PLIDdys è coadiuvato dal relativo dispositivo di verifica PNOZelog. Il modulo di sicurezza alimenta PLIDdys e rimane in stand-by fino all’attivazione per contatto. I responsabili di Doppelmayr/Garaventa sono assolutamente convinti della validità di quest’innovativa tecnologia e stanno attualmente studiando ulteriori campi d’utilizzo e applicazione.
Grazie a una portata operativa fino a 3.000 m, PLIDdys rappresenta la soluzione ideale per applicazioni in funivie e funicolari.
