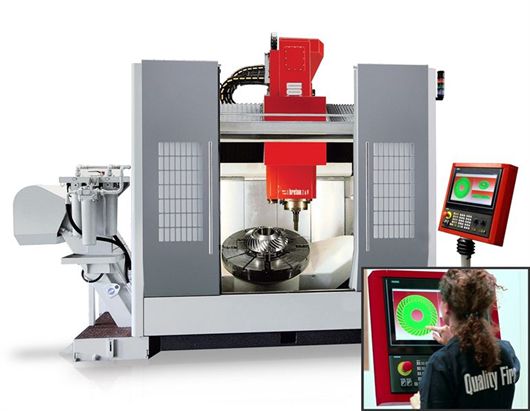

Il centro di lavoro verticale Ultrix 1000 RT HD, a 5 assi, ad alta velocità ed elevato grado di automazione, proposto da Breton di Castello di Godego, in provincia di Treviso, è in grado d’eseguire operazioni di fresatura, tornitura e rettifica di pezzi fino a 1.200 mm di diametro. Questo centro di lavoro è dotato di un potente mandrino da 75 kW al 100%, con coppia da 300 Nm al 100%, a 14.000 giri/min, con attacco HSK100/Capto C8. È inoltre equipaggiato con un software per la realizzazione d’ingranaggi conici elicoidali. Ultrix può affrontare lavorazioni su acciaio, alluminio, superleghe e materiali compositi. La struttura è di tipo a portale Gantry, con traversa mobile, e il movimento a 5 assi nasce dalla composizione dei 3 assi lineari con una tavola rototiltante. La gamma di centri di fresatura e tornitura Ultrix è formata dalla 800, a 4 assi, dalla 800 RT, e dalle Ultrix 1000, 1000 RT e 1000 RT HD. La rotazione della tavola avviene intorno a un asse C capace di raggiungere i 1.000 giri/min in tornitura. L’asse tiltante A raggiunge i 100 giri/min. Gli assi lineari hanno velocità di 60 m/min.
La disponibilità di un bareno di tornitura indipendente, posizionato sul fianco del RAM verticale, consente alle Ultrix di tornire esternamente particolari con altezza maggiore della corsa Z della macchina, grazie all’ulteriore corsa verticale del bareno di 150 mm. Questo permette ai centri di fresatura e tornitura Breton, fra l’altro, di utilizzare utensili più corti, riducendo così gli sbalzi e limitando l’uso di barre antivibranti solo ai casi di torniture a notevoli profondità e su materiali molto duri e tenaci. Tutte le versioni di Ultrix possono essere predisposte con magazzino utensili da 30, 60 o 150 posizioni, cambio pallet automatico e con opzioni in grado di soddisfare le diverse esigenze. I centri di fresatura e tornitura ad alta velocità Ultrix possono essere dotati, inoltre, di un mandrino di tornitura/fresatura che, consentendo d’orientare l’utensile di tornitura in posizioni diverse, permette di passare agilmente sullo stesso pezzo da una tornitura verticale a una orizzontale, in modo tale da ottimizzare sia le lavorazioni che gli utensili e, lavorando in diagonale, di tornire anche pezzi fino a 1.000 mm.
