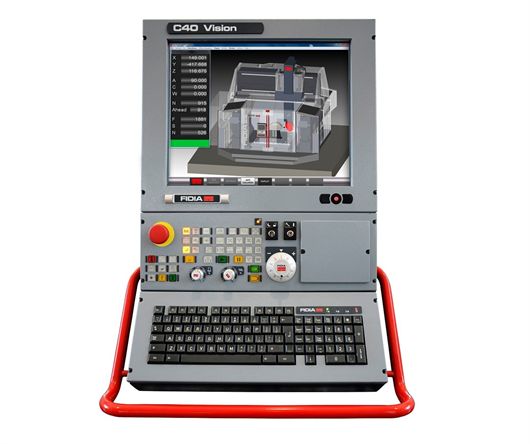

Il controllo C40 Vision è stato appositamente realizzato con processori multi-core e schede grafiche ad alta risoluzione per garantire le elevate prestazioni di visualizzazione e di calcolo necessarie per il funzionamento ottimale di ViMill®, il primo software di look-ahead virtuale al mondo, in grado di aiutare l’operatore della macchina a prevenire ed evitare collisioni, sorvegliando ogni possibile movimento inatteso, automatico o manuale degli assi macchina e fermando la macchina nel caso in cui tale movimento comporti una collisione tra gli elementi mobili – utensile, testa e strutture – ed il pezzo in lavorazione.
ViMill® e C40 sono indicati per le più complesse lavorazioni a 5 assi nel campo degli stampi, dei prototipi, dei particolari aerospaziali complessi e di tutte quelle situazioni che richiedono sicurezza senza compromettere i tempi di esecuzione. Una caratteristica non secondaria di ViMill®, di particolare importanza su macchine di grandi dimensioni, è quella di essere un potente sistema di visualizzazione per “vedere in modo più chiaro”, con zoom e rotazioni, le parti più nascoste e critiche della lavorazione, grazie allo schermo da 19”. Grazie a C40 non vengono esaltate solo le prestazioni grafiche e quelle legate agli aspetti del mondo virtuale. I nuovi algoritmi di controllo assi della versione 5 di software CNC (Velocity 5), abbinati agli azionamenti Fidia Xpower, consentono di migliorare le prestazioni reali di fresatura in termini di fedeltà del percorso, velocità di esecuzione e fluidità di movimenti della macchina, sia a 3 assi sia a 5 assi interpolati. Con C40 è previsto l’impiego di Windows 7 a 64 bit, confermando così la vocazione di Fidia verso il controllo aperto ai più svariati applicativi software. Al tempo stesso, l’architettura prevede che l’ambiente di esecuzione del CNC sia separato dagli applicativi e dalla rete, garantendo la massima sicurezza di funzionamento. I dati tecnici di C40 Vision si possono così sintetizzare: processore CNC Risc PowerPC da 40 MHz; processore utente Core i7 2600 da 3,4 GHz; memoria RAM da 8 Gb; disco fisso da 500 Gb; porte seriali e parallele, Ethernet, USB quali interfacce; scheda grafica N-vidia quadro 600; sistema opeartivo utente Windows 7 a 64 bit, professionale; monitor da 19” TFT Touch Screen; velocità lettura blocchi di 2.000/s; TCP/IP, Profibus DP e FFbus quali protocolli e bus di campo; numero assi: 21 controllati e 9 interpolati.
