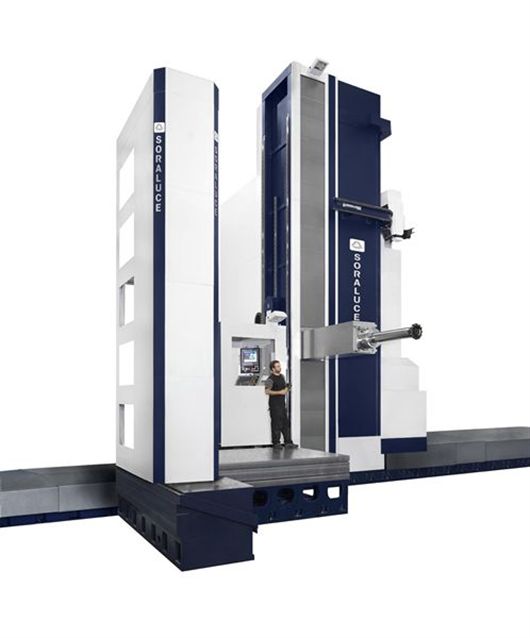

FR è la sigla che identifica l’ultima generazione di alesatrici e fresatrici Soraluce di grandi dimensioni. In particolare, la FR 20.000 è caratterizzata da corsa longitudinale di 20.000 mm, verticale di 4.500 mm e trasversale RAM di 1.900 mm. La struttura della macchina è totalmente costruita in ghisa e le guide degli assi sono lineari a ricircolo di rulli, combinate con pattini smorzatori per gli assi verticale e trasversale, aggiudicando alla macchina: grande precisione geometrica, smorzamento delle micro vibrazioni, dinamica ed elevata rigidità. Un particolare dispositivo elettromeccanico, brevettato da Soraluce, garantisce la rettilineità di uscita del RAM, con corsa di 1.900 mm, entro 0,03 mm, con qualsiasi tipo di testa montata – variabili da 300 a 1.300 kg –, nonché con il mandrino estraibile modulare, altro brevetto Soraluce. La componentistica elettrico-elettronica integra: unità di governo, righe ottiche, motori e azionamenti assi e mandrino dello stesso costruttore; in questo modo, viene migliorata l’affidabilità della macchina e del servizio di assistenza tecnica. Le teste di fresatura e i mandrini di alesatura modulari possono essere cambiati automaticamente e depositati su un magazzino teste con protezione ermetica da trucioli e liquido refrigerante. La testa automatica ortogonale può trasmettere una potenza di 46 kW in S1 e coppia di 1.530 Nm: la peculiarità di questa testa, con risoluzione di 1°x 1°, è che può lavorare in sottosquadro fino a 45°. La testa d’Andrea può eseguire lavorazioni di tornitura fino a 2.500 mm di diametro. Il mandrino estraibile modulare ha una corsa di 1.000 mm, un diametro di 180 mm e trasmette la potenza di 71 kW in S1. In un secondo tempo il cliente ha la facoltà di integrare nella stessa macchina un mandrino estraibile con diametro di 150 o 130 mm, con diverse lunghezze. Il magazzino utensili ha la capacità di 100 posti e un sistema di cambio utensili che può garantire lo scambio di utensili da 30 kg ciascuno in 15 s, tool to tool. Frontalmente alla macchina è collocata un’unità roto-traslante che può ricevere pezzi fino a 60 t; le dimensioni della tavola girevole sono di 3.500 x 3.500 mm e la corsa trasversale W è di 3.000 mm; entrambi gli assi sono controllati per lavorare in continuo. “Uno dei fattori di competitività per un’azienda costruttrice di macchine utensili è oggi rappresentato dalla capacità di innovare il proprio prodotto. Concetto ben chiaro in Soraluce dove, negli anni, abbiamo introdotto soluzioni tecnologiche di elevato contenuto. La linea di centri di fresalesatura a montante mobile FR sono un’ulteriore conferma di quanto detto, in particolare per l’innovazione attinente il mandrino estraibile”, sottolinea Giancarlo Alducci, Direttore Generale della filiale italiana.
