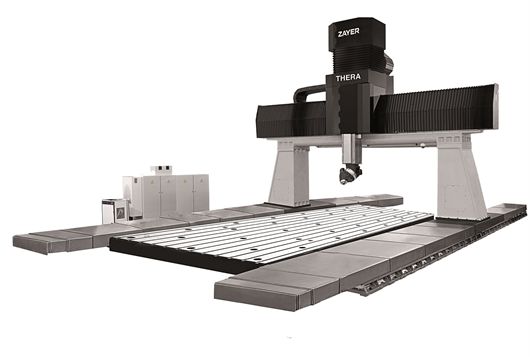

Thera, come tutte le nuove macchine Zayer, è una macchina che abbina le doti che hanno reso celebre la Casa spagnola come robustezza, affidabilità e durata nel tempo, con comportamenti più dinamici e una maggiore precisione volumetrica e di capacità di lavoro. La struttura, monolitica in ghisa perlitica, è frutto della nuova progettazione a elementi finiti, che permette di mantenere le caratteristiche strutturali con elementi di minor peso, con conseguente risparmio energetico nell’utilizzo corrente. Un esempio chiarificatore può essere trovato nella traversa utilizzata in questa nuova famiglia di macchine. Gli scorrimenti avvengono su pattini a rulli con precarica regolabile (Preload Rollers). Questa caratteristica assicura alla macchina una maggior precisione e il mantenimento della stessa in tutto il volume di lavoro, senza necessità di compensazione elettronica. Le due colonne simmetriche, con relativi carri, scorrono su guide piane in acciaio temprato ad alta durezza e spessore di ben 50 mm. Il movimento del carro è ottenuto con sistema a pignone-cremagliera con due motori che garantiscono l’assenza di gioco (back-lash) nel movimento. Lo slittone è guidato sui quattro lati (box in box), con ben otto punti di contrasto in testa e otto al piede, per un totale di sedici punti di contrasto, con movimento su guide piane, per garantire la maggior rigidezza, geometria e la simmetria.
Thera monta di serie la testa automatica a 45° con 0,001° di posizionamento: questa testa può orientare l’utensile di lavoro in qualsiasi posizione nello spazio in modo semplice e preciso. Opzionale, il sistema Zayer Multi Head di intercambiabilità delle teste, che consente il montaggio automatico di teste differenti a seconda della tipologia di lavorazione da eseguire. Come tutte le nuove soluzioni Zayer, lo spazio operativo di Thera si adatta alle esigenze di lavoro: le dimensioni della tavola partono da 3.500 x 2.000 mm, ma possono arrivare fino a 20.500 mm in X e 4.000 mm in Y, a seconda della configurazione. La distanza tra le colonne standard è di 3.000 mm, ma può essere aumentata fino a 5.000 e oltre. In sintesi: la corsa longitudinale è compresa tra 3.000 e 20.000 mm, quella trasversale è di 3.750 mm (4.750-5.750 mm in opzione), e quella verticale è di 1.250 mm (1.500 mm in opzione). I rapidi in X sono di 20.000 mm/min e in Y, Z di 50.000 mm/min. La velocità del mandrino ISO 50 è di 6.000 giri/min, con una potenza di 43 kW. La precisione di posizionamento è di 0,008/4.000 mm e la ripetibilità di 0,005/4.000 mm. La macchina, con una capacità di carico massimo sulla tavola di 15.000 kg/m2, ha un magazzino utensili da 30 posti (40, 60, 80 e 120 in opzione).
