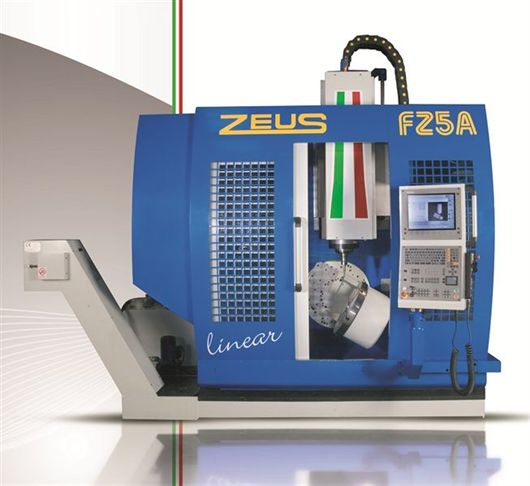

Il centro di fresatura FZ5A, prodotto completamente in Italia da ZEUS Costruzioni Meccaniche di Castano Primo, in provincia di Milano, rappresenta, a detta del costruttore, un passo in avanti nelle lavorazioni a 5 assi in continuo, con il massimo risultato possibile ai fini della dinamica e della precisione. La macchina è caratterizzata da corse in X, Y e Z rispettivamente di 750, 550 e 450 mm e in C (asse di rotazione) e B (asse d’inclinazione) da 0-360° e da -110° a +110°. Il centro adotta un mandrino HSK-A63, con un regime di rotazione da 24.000-32.000 giri/min, con potenza di 35 kW. Gli avanzamenti di lavoro sono di 30 m/min, mentre i rapidi raggiungono i 70 m/min. La tavola ha un diametro di 500 mm, con una velocità massima di rotazione di 100 giri/min. Il magazzino utensili, sistema Random, ha una capacità di 30 posti. La mancanza degli elementi di trasmissione, quali le viti a ricircolo di sfere e i cuscinetti, garantisce una minore usura, con notevoli benefici a livello di costi di manutenzione durante il ciclo di vita della macchina. La motorizzazione lineare per gli assi X, Y e Z e Torque per gli assi B e C viene monitorata e refrigerata termicamente al fine di garantire una maggiore precisione e ripetibilità della misura durante la fase di lavoro. La scelta dei componenti per la realizzazione della serie FZ5A si avvale della qualità di case costruttrici quali Siemens per le motorizzazioni ed Heidenhain per i sistemi di misura e le unità di governo, fornitori di alto livello tecnologico e qualitativo.
Altra soluzione di Casa ZEUS è il modello FMV 140.6T dedicato alla lavorazione di cilindri con svariate dimensioni, grazie alla modularità della struttura realizzata in modo da ridurre lo spazio d’ingombro in sede di lavoro. La stessa struttura garantisce inoltre un’elevata rigidità e un’assenza di tensioni o vibrazioni in fase di lavoro, ottenendo un’ottima qualità nella realizzazione del pezzo. La concezione costruttiva di questa fresatrice a “montante mobile” è notevole, con i movimenti degli assi tramite l’utensile di lavoro: il pezzo è statico e ancorato sulla tavola senza limiti di peso. Tutti gli assi scorrono su guide lineari con pattini a ricircolazione di rulli, con capacità di sopportare elevati carichi ribaltanti, avendo precarico pesante. Il moto è assicurato da viti a ricircolo di sfere rettificate con chiocciola precaricata; in opzione, è presente la motorizzazione lineare su tutti gli assi. La tavola girevole ha diametro di 500 mm, con motore Torque, e la contropunta, tipo radial-lock, può coprire tutta la corsa del piano lungo l’asse X. La macchina può essere allestita con unità d’incisione laser. Il modello è caratterizzato da corse in X, Y e Z rispettivamente di 2.000-5.000, 650-800 e 900-1.200 mm. Il mandrino HSK-A63 ha un regime di rotazione di 12.000-32.000 giri/min. Il magazzino utensile, sistema Random, ha una capacità di 24-30 posti.
www.zeusfresatrici.it
