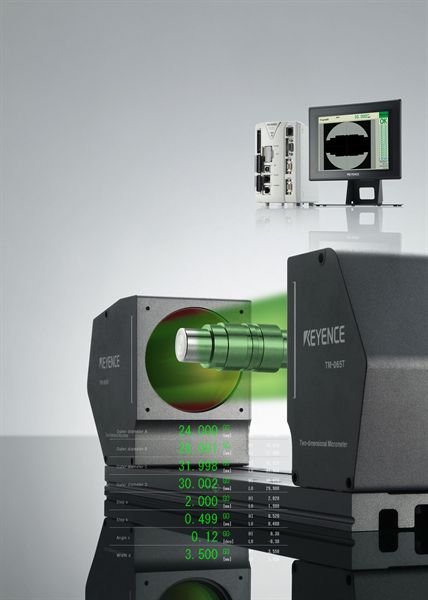

Primo del suo genere al mondo, questo nuovo sensore esegue misure bidimensionali in linea con precisione micrometrica. La nuova serie TM-3000 di Keyence apre nuove possibilità, eseguendo misure bidimensionali in linea ad alta velocità. Esso elimina quindi i controlli fuori linea che sono costosi e introducono variabilità fra gli operatori. Vero sistema di misura, esso offre anche un’alternativa molto più precisa ai sistemi di visione. Questo micrometro ottico 2D è dotato di una CPU di calcolo ad alta velocità e due DSP dedicati all’elaborazione delle immagini. Utilizzando complessivamente quattro processori per l’elaborazione in parallelo, la serie TM-3000 consente una elaborazione veloce di 1.800 immagini/min.
Il micrometro 2D di Keyence utilizza un doppio sistema ottico telecentrico con fascio luminoso collimato uniforme. L’array CMOS bidimensionale rileva i bordi chiari e scuri nella luce ricevuta e misura le dimensioni del target. Con il doppio sistema ottico telecentrico, le variazioni dell’immagine proiettata sul CMOS in base alla posizione del target, rispetto al ricevitore, sono soppresse. Pertanto, si ottiene una misura di elevata precisione, eseguendo l’elaborazione subpixel con un’accuratezza da 0,5 a 3 µm in base ai modelli per una ripetibilità da ±0,06 µm a ±0,2 µm, senza cambiare la posizione del target. Poiché la serie TM-3000 è bidimensionale, può misurare fino a 16 punti sulla parte da controllare. Questo sistema combina oltre 15 modalità di misure, rispondendo quindi alla grandissima maggioranza delle applicazioni: diametri di fori, distanze fra centri, misure di diametro, coordinate di punti d´intersezione, misure di angoli, altezza, passo, distanze da una perpendicolare, raggio, diametro esterno. Inoltre, la regolazione della posizione della serie TM-3000 corregge automaticamente il disallineamento e l’inclinazione del target ed esegue una misura accurata anche quando il posizionamento è difficile o quando gli oggetti si muovono in modo casuale. Pertanto, la regolazione è molto semplice e non vi è necessità di un sistema meccanico di riposizionamento accurato della parte da controllare. La facile programmazione e la visualizzazione possono essere eseguite con o senza un PC. Grazie allo storico dei valori misurati e al salvataggio delle forme, la serie TM-3000 offre i dati per la tracciabilità. Il campo di misura raggiunge i 65 mm per una distanza massima di 270 mm fra il trasmettitore e il ricevitore. La tecnologia LED utilizzata offre una stabilità eccezionale e una lunghissima durata.
