R+W ha reso disponibile un nuovo strumento di selezione online che guida l’utilizzatore alla scelta del giunto o dell’allunga migliore in modo semplice e rapido.
Giunto a soffietto, a elastomero o di sicurezza? Qual è la soluzione ideale? Dipende naturalmente dalle applicazioni: ogni tipo di giunto ha pregi e particolarità diversi. R+W ha reso disponibile un nuovo strumento di selezione online che guida l’utilizzatore alla scelta del giunto o dell’allunga migliore in modo semplice e rapido. L’esigenza principale, nell’utilizzo dei giunti per servo applicazioni è la trasmissione della coppia senza gioco angolare, con la contemporanea compensazione di disallineamenti assiali, laterali e angolari. La scelta del giunto corretto può essere dunque complessa e richiedere molto tempo. È per tale ragione che i tecnici di R+W hanno sviluppato un programma per trovare il giunto ideale nella grande e completa offerta di soluzioni più comuni sul mercato per servomotori e motori passo-passo.
di Margherita Lepri
L’esigenza principale, nell’utilizzo dei giunti per servo applicazioni, è la trasmissione della coppia senza gioco angolare, con la contemporanea compensazione di disallineamenti assiali, laterali e angolari. Per assolvere a tutti i compiti, serve quindi un elevato grado di affidabilità. Questo articolo offre una panoramica completa e un confronto tra i tipi di giunti più comuni sul mercato per servomotori e motori passo-passo. La varietà è molto ampia, per cui la scelta del giunto ideale può essere complessa e richiedere molto tempo. Un nuovo strumento di selezione online, messo a punto da R+W (www.rw-italia.it) guida l’utilizzatore alla scelta del giunto o dell’allunga migliore in modo semplice e rapido.
MODELLI TRA CUI SCEGLIERE
La trasmissione della coppia meccanica in modo preciso e affidabile può essere garantita dall’impiego di un giunto a soffietto. Tale giunto è caratterizzato dall’alta rigidità torsionale e dall’ottima capacità di compensazione di eventuali disallineamenti assiali, laterali e angolari degli alberi da collegare. I giunti a soffietto metallico infatti, grazie alla loro buona flessibilità laterale, compensano molto bene i disallineamenti di montaggio e spostamenti angolari e assiali entro i limiti indicati a catalogo. I giunti a soffietto possono essere utilizzati in trasmissioni a elevata dinamicità, con velocità di rotazione fino a 50.000 giri/min nella versione con equilibratura dinamica fine. Le caratteristiche principali del giunto a soffietto sono: elevata rigidità torsionale; basso momento di inerzia; montaggio semplice e veloce; compensazione dei disallineamenti con basse forze di reazione.

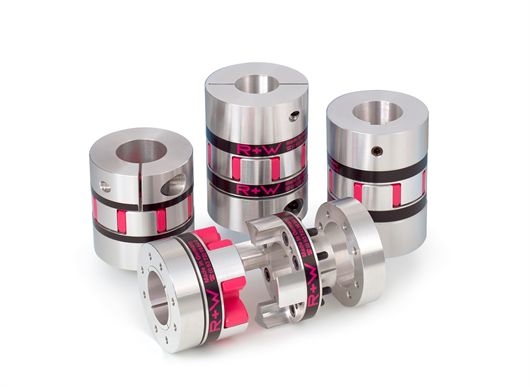

Il giunto a elastomero invece è particolarmente adatto ad applicazioni in cui si possono verificare vibrazioni e urti. Le caratteristiche smorzanti si ottengono mediante l’utilizzo di un elemento centrale di compensazione. Questo anello elastomerico viene offerto in diversi gradi di durezza (Shore). Si può ottimizzare il funzionamento della trasmissione mediante una buona scelta dell’elastomero. Per basse vibrazioni o deboli urti si utilizza un anello elastomerico con basse caratteristiche smorzanti (alta rigidità torsionale) e per sistemi fortemente vibranti o forti urti un anello elastomerico con elevato grado di smorzamento (bassa rigidità torsionale). Gli altri vantaggi del giusto a elastomero sono: buona curva di isteresi; usura molto ridotta; velocità di rotazione fino a 20.000 giri/min (equilibratura di precisione); compensazione di disallineamenti laterali, angolari e assiali; isolamento termico ed elettrico delle parti collegate.
I giunti di sicurezza, anche detti limitatori di coppia, vengono montati in cinematismi in cui si possono verificare sovraccarichi dovuti al malfunzionamento o errori nell’utilizzo. Evitare manutenzioni e ingenti spese di riparazione dei componenti è il compito principale svolto dal limitatore di coppia. Il giunto, infatti, in caso di sovraccarico, interrompe la trasmissione tra la parte motrice e la parte condotta. Risolta la causa del sovraccarico, il giunto può riarmare in modo automatico oppure con intervento manuale dell’operatore. Il risultato è che in un tempo molto ridotto, la macchina o l’impianto tornano a essere operativi. I limitatori di coppia sono disponibili per trasmissioni dirette con pulegge e pignoni, oppure integrati nei giunti, per accoppiamenti albero-albero.
Nel caso si debbano collegare alberi molto distanti tra loro, si può optare per le allunghe con soffietto metallico (trasmissione precisa) e allunghe con elastomero (per filtrare vibrazioni ed urti).
La configurazione dei giunti sopra descritti è ora facile da definire, grazie a un nuovo programma di calcolo disponibile sul sito www.couplings-selection.com. In questo modo si può scegliere nella vasta gamma disponibile il giunto più adatto alla propria applicazione.
La trasmissione della coppia meccanica in modo preciso e affidabile può essere garantita dall’impiego di un giunto a soffietto.
QUATTRO SEMPLICI PASSAGGI

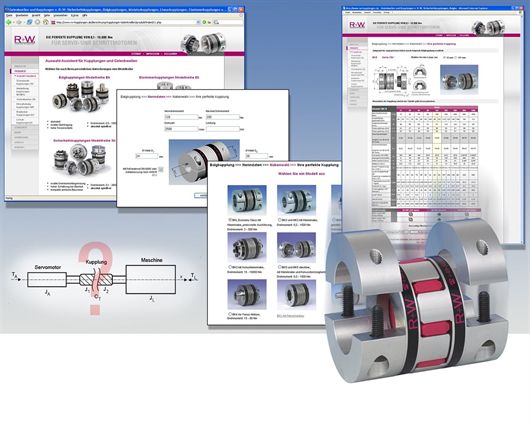

La configurazione è molto semplice e prevede solo quattro passaggi. Nel 1° passaggio si effettua la “scelta del tipo di giunto o di allunga”. Nella pagina iniziale si effettua la scelta del tipo di giunto. All’utente vengono proposte le foto dei prodotti con informazioni dettagliate sulle caratteristiche tecniche. La proposta comprende giunti a soffietto, con elastomero, allunghe e limitatori di coppia. In questo modo l’utente ha la garanzia di configurare la soluzione più appropriata.
Nel 2° passaggio si richiede “l’immissione dei dati nominali”. Dopo aver deciso verso che tipo di giunto orientarsi, l’utente deve digitare i dati nominali della trasmissione. Per il calcolo occorre specificare i seguenti dati: coppia meccanica o potenza nominale (Nm o kW); numero di giri (giri/min); diametri dell’albero D1 e D2 (mm) da collegare. Oltre a questi dati obbligatori, all’utilizzatore vengono proposte altre opzioni; ad esempio la coppia massima, la cava per chiavetta opzionale o il rapporto tra la macchina motrice e la macchina condotta (solo per giunti elastomerici). Più dati riguardanti l’applicazione si inseriscono e più accurata e precisa sarà la scelta del giunto.
Nel 3° passaggio si effettua la “scelta del collegamento tra albero e mozzo”. Nel terzo passo del programma di selezione vengono proposti tutti collegamenti possibili tra l’albero e il mozzo del giunto. Le foto a colori e la descrizione delle caratteristiche dei mozzi offrono un grosso aiuto per la scelta. Facendo clic con il mouse sui pulsanti delle informazioni, l’utilizzatore può visualizzare ulteriori informazioni sulla funzione e sulla struttura del mozzo. A causa delle diverse possibilità di collegamento e delle coppie trasmissibili, le descrizioni vengono elencate in funzione dei limiti della coppia minima e massima per ogni tipo di mozzo.
Nel 4° e ultimo passaggio avviene il “calcolo e la presentazione del giunto o dell’allunga”. In funzione dei dati impostati dall’utente viene calcolato il modello più adatto. La scelta primaria avviene in funzione della coppia nominale. Se non si trovano corrispondenze adatte con tutti i dati nominali viene avviata una scelta secondaria in funzione dei diametri dell’albero. L’obiettivo del programma di calcolo è di proporre all’utente sempre la scelta di un giunto o un albero con allunga il più adatto possibile all’applicazione.
Per l’utilizzatore del programma di selezione, oltre al calcolo di un giunto o di un’allunga, è fondamentale la richiesta del prodotto calcolato al costruttore. Per facilitare anche questa operazione, al termine della pagina dei risultati, oltre all’opzione del nuovo calcolo, si può inviare una richiesta diretta all’azienda R+W. All’utilizzatore compare un modulo di richiesta che, oltre ai campi da riempire con i suoi dati personali, contiene anche i dati precedentemente immessi per la selezione. L’utilizzatore riceverà una e-mail con le risposte per poterle così salvare nel suo sistema informatico.
Il giunto a elastomero invece è particolarmente adatto ad applicazioni in cui si possono verificare vibrazioni e urti.
Il software R+W per la configurazione del giunto è disponibile per tutti gli utenti della rete. Un ulteriore vantaggio consiste nel costante aggiornamento dei dati e nell’inserimento tempestivo di nuovi prodotti. Questo è un notevole plus, soprattutto rispetto ad altri sistemi come, ad esempio, i CD-Rom che non garantiscono lo stesso livello di aggiornamento. Inoltre il programma non richiede nessuna installazione sul proprio PC.
Il programma di calcolo rispecchia pienamente la filosofia e i principi dell’orientamento alla soddisfazione del cliente della R+W: permette infatti di individuare il prodotto più adatto alla propria richiesta in modo semplice, sicuro e con il minimo dispendio di tempo.
