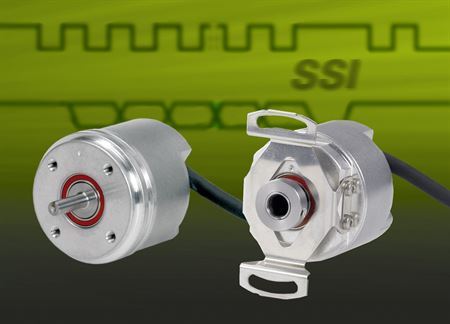

Il diametro esterno di soli 35 mm e l’interfaccia SSI sono le caratteristiche distintive dei nuovi trasduttori rotativi HEIDENHAIN (www.heidenhain.it) ECN 1013 ed EQN 1025, come pure ROC 1013 e ROQ 1025. Con il semplice collegamento elettrico e le tensioni di alimentazione comprese in un range esteso da 4,75 a 30 V, la società assicura ai produttori di macchine, impianti e attrezzature una serie completa di trasduttori rotativi per montaggio in spazi ristretti, con tutte le interfacce più comuni.
Questi trasduttori rotativi trovano impiego in una grande varietà di applicazioni: antenne ad alta tecnologia, sistemi di movimentazione automatizzata, logistica, ingegneria meccanica, sistemi medicali e macchine per imballaggio. Con interfaccia SSI, vantano una risoluzione complessiva di 25 bit (13 bit per monogiro, 12 bit per multigiro). Oltre ai valori di posizione seriali, gli encoder SSI forniscono segnali 1 VPP per elevata interpolazione. Altri due ingressi consentono di programmare elettronicamente il senso di rotazione e di impostare la posizione zero del valore di posizione assoluto. L’accuratezza di sistema dei trasduttori rotativi è di ±60 arc/s.
I trasduttori rotativi con albero cavo da 6 mm ECN ed EQN vengono installati mediante giunto montato lato statore. Questo collegamento può essere estremamente rigido ed è indicato per applicazioni altamente dinamiche. Le versioni ROC e ROQ, con flangia Synchro, presentano un albero pieno di 4 mm di diametro e sono collegate lato albero all’azionamento mediante giunto. I nuovi trasduttori rotativi assoluti sono perciò compatibili a livello meccanico con i trasduttori rotativi incrementali di categoria compatta.
Il campo delle temperature di lavoro è compreso tra -30 e 100 °C e il grado di protezione IP64 consente l’impiego non soltanto per montaggio in spazi ristretti, ma anche in condizioni ambientali difficili.
