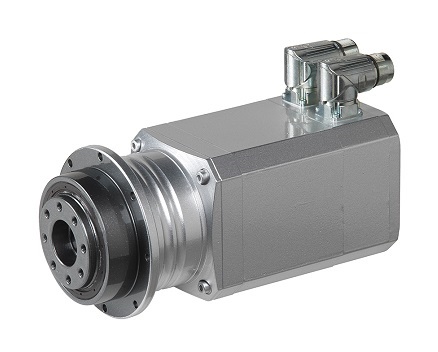

Bonfiglioli Riduttori S.p.A. (www.bonfiglioli.it), società di progettazione e produzione globale di riduttori planetari di precisione, ha annunciato l’introduzione dei riduttori planetari flangiati di precisione serie TQF. Le principali caratteristiche della serie sono il massimo di rigidità alla torsione, momento flettente e compattezza. Con la soluzione servo altamente compatta TQF+BMD la dimensione della lunghezza complessiva permette di progettare macchine rivoluzionarie per la riduzione di spazio.
Utilizzando una soluzione integrata, anziché una combinazione testa di riduzione/motore tradizionale, la serie TQF+BMD permette di risparmiare spazio prezioso e offre ai progettisti di macchine una gamma di opzioni più ampia e maggiori prestazioni, grazie alle sinergie fra le tecnologie dei motori sincroni a magneti permanenti e dei riduttori planetari di precisione.
Per la serie TQF+BMD è disponibile una flessibilità ancora maggiore: numerose opzioni per i dispositivi di feedback, avvolgimenti diversi e un’opzione freno e volano per applicazioni uniche. A richiesta sono disponibili differenti livelli di customizzazione.

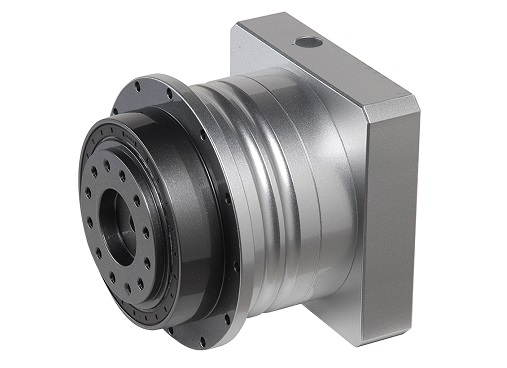

Il riduttore planetario flangiato di precisione TQF è stato progettato in cinque taglie (060, 070, 090, 130 e 160) e copre un ampio spettro di rapporti con una gamma di coppie fino a 800 Nm. Le tipiche applicazioni includono: azionamenti di precisione per assi rotativi, portali e colonne mobili e azionamenti di assi per movimentazione materiali. I principali settori serviti sono quelli dei sistemi di automazione industriale, robotica, macchine utensili, macchine per imballaggio e una quantità di altre applicazioni che richiedono sistemi di servoazionamento a elevate prestazioni.
Dotata di cuscinetti a elevata capacità sugli alberi d’uscita, la serie TQF è stata progettata per soddisfare le esigenze delle applicazioni con le forze radiali e assiali più elevate, assicurando lunga durata e affidabilità. Caratterizzata dalla massima velocità d’ingresso oggi disponibile sul mercato, la serie TQF è la scelta migliore quando si utilizzano i servomotori ad altissima velocità più moderni.
Mentre la totale eliminazione del gioco è praticamente impossibile nelle trasmissioni a ingranaggi, nella serie TQF è stato possibile ottenere un gioco minore di 3 arc/min grazie al design e al processo di fabbricazione innovativo. Sono disponibili due classi di gioco per una fressibilità addizionale.
Con il design unico della carcassa e un supporto planetario monoblocco ottimizzato, la serie TQF permette di raggiungere una rigidità alla torsione marcatamente superiore, ideale per applicazioni che richiedono elevata dinamica e un grande numero di avviamenti-arresti e inversioni. Cuscinetti ad aghi ottimizzati completano la serie, offrendo una maggiore coppia, una rigidità più elevata e una riduzione di usura e gioco.
La serie TQF è stata progettata per il funzionamento continuo e ciclico. La Universal Mounting Position e la protezione IP65 sono conformi agli ambienti più impegnativi e offrono ulteriori flessibilità e benefici per specifiche applicazioni. Il funzionamento regolare e le basse vibrazioni del riduttore TQF confermano la sua applicazione di successo in processi di produzione avanzati.
Valori di catalogo affidabili, precisi e chiaramente definiti, insieme all’ottimizzazione secondo l’applicazione, mediante il tool di servo dimensionamento, evitano i sovradimensionamento, minimizzando quindi il costo iniziale del sistema, oltre a ottimizzare i costi operativi correnti del servosistema.
