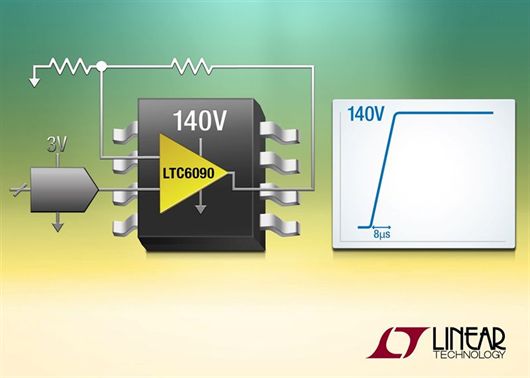

Linear Technology ha annunciato l’LTC6090 (www.linear.com/product/LTC6090), un amplificatore operazionale di precisione che funziona con una tensione di alimentazione fino a 140 V (±70 V). La combinazione di uscita rail-to-rail, corrente di polarizzazione di ingresso da 3 pA (tipica), tensione di offset in ingresso di 1,6 mV massima e rumore a bassa frequenza di 3,5 µVP-P fornisce la precisione richiesta per le applicazioni ATE, i driver piezoelettrici e i buffer DAC ad alte prestazioni. Una slew rate di 19 V/µs consente un’escursione dell’uscita di 140 V in meno di 8 µs. Il prodotto guadagno-larghezza di banda è di 10 MHz. L’LTC6090 è ottimizzato per i progetti con ingressi ad alta impedenza e quelli sensibili alle correnti di dispersione. Oltre al package standard SO-8 con pad esposto, l’LTC6090 è disponibile in un package TSSOP con pin di sicurezza. Questo consente di creare facilmente un anello di protezione attorno all’ingresso, in modo da racchiuderlo completamente.
Le caratteristiche termiche sono un aspetto critico per qualsiasi sistema ad alta tensione conlimiti di spazio. L’LTC6090 è stato progettato tenendo in considerazione queste criticità. La corrente di alimentazione è di soli 3,9 mA massima. La corrente diuscita è tipicamente ±10 mA. Un pin di flag termico (TFLAG) segnala quando la temperatura di giunzione del dispositivo supera i 145 °C. Questo pin può essere collegato al pin di disabilitazione dell'uscita per una gestione termica attiva. Entrambi i package TSSOP-16 e SOIC-8 includono un pad esposto per ridurre al minimo la resistenza termica. L’LTC6090 è disponibile in tre intervalli di temperature di giunzione: da 0 °C a 70 °C, da -40 °C a 85 °C e da -40 °C a 125 °C. I prezzi partono dal $ 3,45, in quantità di 1.000 pezzi.
