Leader mondiale in sistemi di comando per macchine utensili, REDEX, rappresentata nel nostro Paese da Andantex, ha annunciato la disponibilità di una nuova soluzione per la gestione delle tavole rotanti di fresatrici multiasse e torni verticali.
La polivalenza è tra le scommesse più importanti per costruttori di fresatrici multiasse e torni verticali. La stessa macchina deve infatti assicurare operazioni di tornitura e fresatura diverse, così da permettere il concatenamento delle lavorazioni con la massima precisione, senza smontaggio del pezzo, e una migliore produttività. Questi vincoli hanno finora imposto soluzioni di comando generalmente complesse, senza che queste rispondessero necessariamente a tutti i requisiti tecnici. Le soluzioni REDEX si distinguono garantendo il comando integrato e complementare delle tavole di fresatura e tornitura verticale. La messa in opera dei sistemi offerti è notevolmente semplice e i progettisti possono scegliere i comandi in funzione dell’applicazione e delle loro priorità in termini di velocità, potenza, precisione o rigidità.
di Margherita Lepri
Leader mondiale in sistemi di comando a elevate prestazioni per macchine utensili, la francese REDEX, rappresentata nel nostro Paese da Andantex (www.andantex,it), ha recentemente annunciato la disponibilità di una nuova soluzione per la gestione delle tavole rotanti di fresatrici multiasse. La gamma DRP, KRP e KRPX nelle versioni High Speed completa infatti la proposta già offerta con la gamma MSR. Le due soluzioni, uniche nel loro genere, apportano un reale valore aggiunto ai costruttori di macchine, rispetto alle più convenzionali come, ad esempio, quelle generate dall’associazione di tavole d’indexaggio e sistemi di comando diretto. Le soluzioni REDEX semplificano considerevolmente la progettazione del sistema di trasmissione meccanica delle tavole rotanti, sia che si tratti di tavole per torni verticali di grandi dimensioni, oltre 2.000 mm, sia tavole di fresatura di dimensioni più ridotte. Il tutto migliorando anche la precisione e rendendo la macchina più compatta.
SOLUZIONI “CHIAVI IN MANO” INNOVATIVE
Proponendo le due soluzioni complementari, REDEX offre ai costruttori di macchine soluzioni “chiavi in mano” avanzate, innovative, di utilizzo più intuitivo e manutenzione più agevole. La gamma di riduttori DRP, KRP e KRPX nelle versioni High Speed utilizza il nucleo dei riduttori planetari ad elevate prestazioni della Casa francese. Decisamente apprezzati dai costruttori più esigenti, essi sono stati ampiamente testati sul mercato delle macchine utensili ad elevata capacità.
Accoppiando due riduttori sulla corona di comando, le soluzioni REDEX tipo TwinDRIVE o DualDRIVE permettono di sopprimere totalmente i giochi di accoppiamento. Questa tipologia d’uso garantisce le caratteristiche eccezionali di precisione e dinamica di questi comandi, provate da molti anni sui sistemi pignone-cremagliera lineari. Tuttavia, per meglio rispondere alle esigenze specifiche delle tavole rotanti, questi riduttori in versione High Speed sono stati ‘irrobustiti’ – sfruttando in particolare il know-how della Casa francese nei cambi per mandrini –, in modo da permettere cicli di funzionamento in rotazione continua. La gamma permette, inoltre, di raggiungere velocità di rotazione fino a 28 giri/min. Anche se non consente di raggiungere le velocità di rotazione più elevate proposte dalla gamma MSR, la soluzione DRP, KRP e KRPX nelle versioni High Speed la completa, assicurando caratteristiche molto superiori in termini di precisione, rigidità e dinamica. Si tratta – dicono i tecnici REDEX – della soluzione standard più precisa in termini di posizionamento: dell’ordine di qualche arco/minuto.

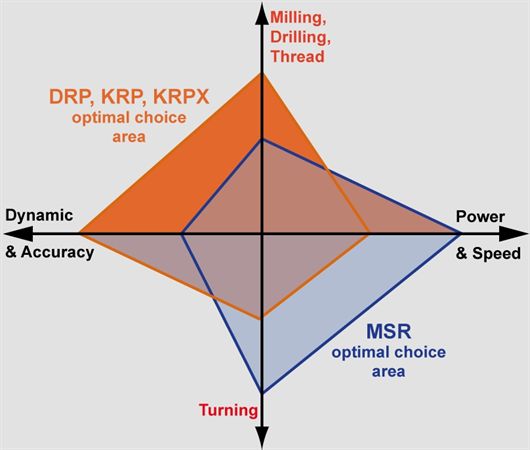

Offrendo la complementarietà delle due soluzioni ai costruttori, per la progettazione dei comandi delle tavole rotanti, la società garantisce agli ingegneri la possibilità di ottimizzare la scelta dei sistemi di comando in funzione delle loro applicazioni specifiche e, quindi, delle loro priorità in termini di velocità, potenza, precisione o rigidità.
La soluzione DRP, KRP, KRPX High Speed REDEX rappresenta un’estensione di gamma considerevole, in particolare per le tavole di fresatura ad alta dinamica.
I VANTAGGI RISPETTO ALLE SOLUZIONI TRADIZIONALI

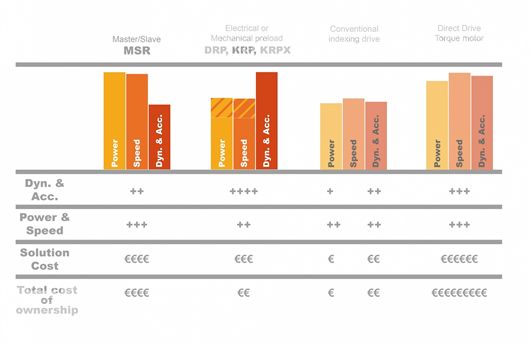

REDEX fornisce le sole e uniche soluzioni integrate per il comando di tavole rotanti di torni verticali. In precedenza, i produttori di tavole rotanti, quando era necessario un asse C, dovevano ricorrere a due tipi di comandi: uno principale per le operazioni di tornitura, azionato da un grande motore d’asse, ed una scatola precaricata per annullare tutti i giochi angolari nella modalità asse C, sistema che doveva innestarsi e disinnestarsi sulla corona per passare nel modo operativo di fresatura, senza considerare che il comando principale doveva contemporaneamente essere messo nel punto morto.
Grazie alle caratteristiche esclusive offerte dalla qualità dei loro riduttori a elevate prestazioni e dall’associazione di questi nelle modalità TwinDRIVE o DualDRIVE, le soluzioni REDEX garantiscono la migliore precisione di posizionamento. Inoltre, permettono di gestire ulteriori funzioni sull’asse C senza dispositivi meccanici supplementari e senza sistemi di blocco in posizione. La massima precisione viene mantenuta durante le operazioni di fresatura e/o posizionamento grazie, in particolare, al sistema di precarico, con cui una coppia antagonista tra i due pignoni può essere gestita in modo continuo, meccanicamente o elettricamente.
Va inoltre notato che una soluzione basata su due riduttori, quindi su due motori, è nella maggior parte dei casi più economica e più facile da gestire. Nel caso di una tavola rotante ad elevata potenza, di configurazione classica, con un motore da 160 kW, la soluzione TwinDRIVE utilizza solo motori da 80 kW, quindi di una taglia molto più standard di un motore da 160 kW. Un motore di grossa taglia si rivela, nella maggior parte dei casi, più costoso della somma di due motori di taglia più piccola. Anche la gestione della manutenzione preventiva e dei componenti da tenere eventualmente a stock è molto più facile da organizzare, grazie alla taglia ridotta e standard dei motori. Infine, sicuramente la fase di progettazione della tavola rotante risulta considerevolmente semplificata, perché diventa inutile per i costruttori disegnare e produrre direttamente il cambio di velocità corrispondente con tutti i suoi componenti.
DUE PAROLE SUL GRUPPO
Il gruppo REDEX, specializzato nella meccatronica di precisione per macchine utensili e per l’industria dell’acciaio, possiede tre stabilimenti industriali in Europa, in Francia e Germania. Con un giro d’affari consolidato di quasi 50 milioni di euro, il 90% esportato dalla Francia, REDEX impiega oltre 320 persone in tutto il mondo.
L’attività globale è supportata da un’ampia rete di filiali e agenti, inclusi tre centri servizi altamente competenti situati in Nord America, Asia ed Europa. Progresso tecnologico, assoluto impegno in termini di qualità e un eccezionale supporto tecnico sono i valori fondamentali che guidano la Casa con quartier generale a Ferrières, in Francia.
REDEX fornisce le sole e uniche soluzioni integrate per il comando di tavole rotanti di torni verticali. Per saperne di più https://twitter.com/Redex_Group.
