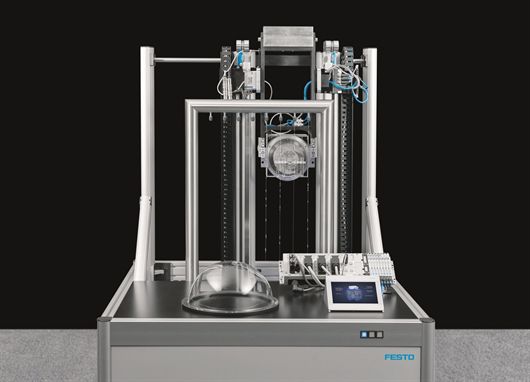

Con SupraShuttle, Festo mostra per la prima volta il movimento in tutte le direzioni di un oggetto in levitazione e la manipolazione dell’elemento superconduttore stesso.
Alla SPS IPC Drives Italia, Festo presenta le possibilità offerte dalla tecnologia dei superconduttori. In primo piano il portale H, tipo EXCM, indicato per posizionamenti precisi e veloci in condizioni di spazio ristretto. Ispirandosi alla bellezza della natura, non c’è poi da meravigliarsi che affascinanti creature siano fonte di ispirazione per il progetto Bionic Learning Network Festo.
di Danielle Jones
I superconduttori hanno proprietà affascinanti: raffreddati a determinate temperature non solo perdono la loro resistenza elettrica, ma sono in grado di “congelare” il campo di un magnete permanente collocato nelle vicinanze, e mantenere così il magnete in posizione ad una distanza costante. La distanza aria che si crea permette così il posizionamento e il trasporto di oggetti senza attrito, senza contatto e senza necessità di predisporre sistemi di controllo e regolazione. Alla fiera SPS IPC Drives Italia, Festo (www.festo.com) presenterà il SupraShuttle: levitazione e movimento in tutte le direzioni.
Con il SupraShuttle, Festo mostra il movimento di un oggetto in levitazione in tutte le direzioni e, per la prima volta, anche la manipolazione dell’elemento superconduttore stesso: il criostato con il materiale superconduttore viene trasferito da un sistema di assi elettrici ad un altro. Il display mostra, inoltre, come sia facilmente possibile introdurre e muovere oggetti sospesi all’interno di ambienti a tenuta ermetica. Questa funzione potrebbe risultare vantaggiosa in applicazioni che utilizzano il gas o il vuoto.

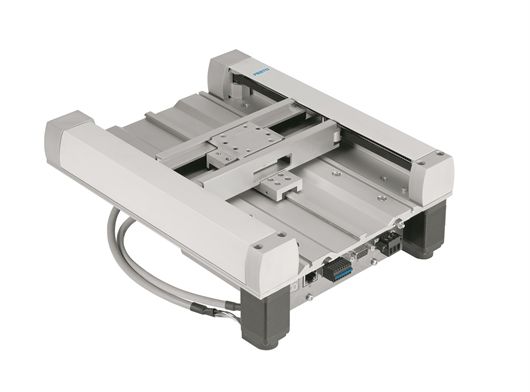

Posizionamenti precisi e veloci in condizioni di spazio ristretto sono possibili grazie al nuovo portale H tipo EXCM. Foto: Festo.
NON PIÙ GRANDE DI UN FOGLIO A4
Il portale EXCM è un portale H bidimensionale compatto, che permette il posizionamento preciso e veloce, anche in condizioni di spazio ristretto, in qualsiasi punto della sua area di lavoro. La cinghia dentata a ricircolo di sfere muove la slitta all’interno di un’area bidimensionale, lungo gli assi X e Y. I motori fissi sono collegati alla slitta, mentre il sistema di azionamento a cinematiche parallele permette di avere masse movimentate ridotte.
Questo sistema, pronto per l’installazione, consente posizionamenti rapidi con velocità fino a 500 mm/s e precisione di ripetizione nell’ordine di ±0,05 mm. Queste caratteristiche rendono il compatto portale H ideale per il settore della produzione elettronica e dell’assemblaggio di piccole parti, dove le operazioni richieste sono l’alimentazione e l’avvitamento di minuterie, l’applicazione di punti di incollatura, il collaudo di componenti elettronici come il controllo dei punti di contatto o delle resistenze, il posizionamento flessibile di parti e componenti nei processi di assemblaggio, pallettizzazione e spallettizzazione, la produzione e il montaggio di desktop.
Il portale richiede un lavoro minimo di messa in funzione e può essere integrato rapidamente sulle macchine. Viene fornito montato e collaudato, pronto per essere montato sulle macchine o sugli impianti.
ISPIRATI DALLA NATURA
Anche la natura non smette mai di sorprenderci per i suoi straordinari esempi di bellezza estetica e quindi non c’è da meravigliarsi che le affascinanti creature che troviamo in natura siano fonte di ispirazione per il progetto Bionic Learning Network Festo.
Per struttura e cinematica, il modello AirJelly si basa sul corrispettivo biologico, la medusa. L’AirJelly volteggia nell’aria grazie ad un attuatore elettrico centrale e a un sistema meccanico intelligente e adattivo. È comandato a distanza e sta sospeso in aria grazie a palloncini riempiti di elio.
Come unica fonte di energia, l’AirJelly utilizza due batterie in polimero agli ioni di litio. AirJelly è il primo oggetto volante Indoor a propulsione peristaltica. Con questo prototipo, Festo dimostra che un attuatore elettrico centrale, combinato ad un sistema meccanico intelligente, può offrire prospettive interessanti per un volo “più leggero dell’aria”. Sia nel settore dell’automazione che in quello della didattica, Festo vuole entusiasmate i suoi clienti con soluzioni innovative, affascinanti e intelligenti a problemi complessi. Durante la SPS IPC Drives Italia di Parma, in programma dal 20 al 22 maggio, l’AirJelly si librerà in volo nei padiglioni della fiera.

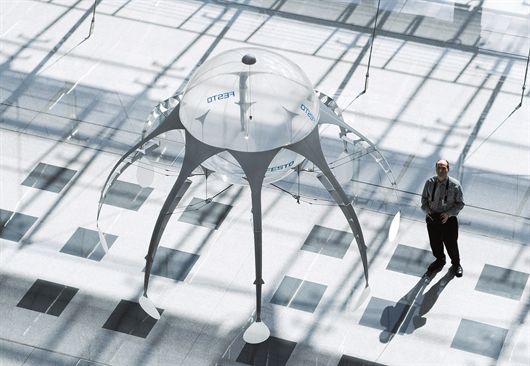

Per struttura e cinematica, il modello AirJelly, parte del progetto Bionic Learning Network Festo, si basa sul corrispettivo biologico, la medusa.
