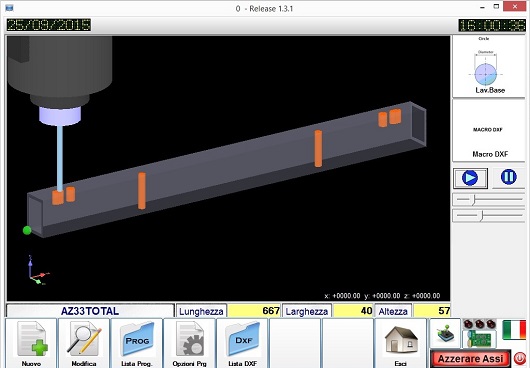

Flessibilità e facilità d’uso caratterizzano le ultime soluzioni CNC e PAC di ESA Automation. Simulazione in 3D della lavorazione di un pezzo.
Flessibilità e facilità di utilizzo caratterizzano le ultime soluzioni CNC e PAC di ESA Automation che sono state progettate e sviluppate attorno all’utilizzatore finale. Vere e proprie piattaforme completamente gestite su touchscreen, assicurano un’infinita gamma di possibilità e liberano l’utente dalle usuali incombenze, permettendogli di dedicarsi a qualsiasi lavorazione nel modo più intuitivo e semplice possibile.
di Stefano De Meo
svolge l’attività di CNC and Motion Division Manager in ESA Elettronica S.p.A.
Recentemente sono state presentato al mercato tutte le novità delle linee CNC e PAC di ESA Automation (www.esa-automation.com). Le ultime soluzioni, progettate attorno all’utilizzatore finale, sono vere e proprie piattaforme completamente gestite su touchscreen e sviluppate ad hoc per i centri di lavoro. Infatti, rendono sempre più semplice e intuitivo il processo di programmazione delle lavorazioni sul pezzo, grazie a un uso intenso delle macro parametriche. In tal modo, per ottenere il pezzo finale, l’utente non deve fare altro che scegliere le parti che lo compongono da uno degli appositi menu di oggetti grafici corrispondenti alle varie lavorazioni. Tutto questo attraverso una selezione fatta interamente a touchscreen.
Una volta ottenuto il risultato desiderato, l’operatore può salvare con nome la lavorazione, con la possibilità di modificarla in qualsiasi momento o di abbinarla ad altre lavorazioni pezzo, in modo da creare l’insieme dei componenti totali del prodotto finale, oppure la lista di lavorazione.
Stefano De Meo, CNC and Motion Division Manager in ESA Automation.
MODULI SOFTWARE EVOLUTI
La gamma di prodotti CNC e PAC di ESA Automation soddisfa anche i clienti più esigenti e tecnicamente strutturati, offrendo soluzioni che permettono di generare autonomamente le proprie macro. Come? Attraverso moduli software quali il DXF2MACRO, il DXF2ISO e il Macro Editor.
Nello specifico, il DXF2MACRO è uno strumento che consente di generare una macro in cui sono resi parametrici alcuni valori del disegno stesso, partendo da un disegno importato in formato dfx. Mentre il DXF2ISO permette di importare un disegno dfx, editare le caratteristiche di base della lavorazione e generare un ISO che viene poi immediatamente eseguito dal CNC.
Non meno importante è il Macro Editor. Infatti, questo tool fa sì che l’utente possa creare delle macro a partire da un’immagine BMP e definire al suo interno le variabili della lavorazione e gli utensili interessati dalla macro stessa. Dunque, la macro conterrà sia il codice ISO che il codice di programmazione con i relativi costrutti per la programmazione delle routine e delle subroutine che sottintendono le lavorazioni stesse.
LA GESTIONE DEL CNC
Tra le novità introdotte da ESA Automation nel 2016, è stata realizzata anche un’applicazione sui PAC della gamma Arm Based (entry level) per gestire funzioni di controllo numerico standard fino a 3 assi interpolati. Attraverso un editor ISO completo è possibile interfacciare il PAC base di ESA Automation a CAD/CAM di terze parti. Inoltre, sono previste la ricostruzione della traiettoria da ISO e l’interfacciabilità con i driver, sia su bus digitale che attraverso connessione analogica o step + dir. Così diventa possibile disporre di un vero e proprio CN con ottime prestazioni e funzionalità, in un PAC integrato dal costo davvero molto contenuto.
In più, la Ethernet montata a bordo consente lo scambio di dati e soluzioni di IT: una funzione ideale per i costruttori di macchine in serie, per cui il prezzo dell’hardware gioca un ruolo determinante. ESA Automation offre anche la versione cieca con interfaccia Windows per la selezione dei programmi, in grado di inviare i programmi provenienti via FTP o USB al CN “blind”. Questo permette la selezione di programmi generati da CAD/CAM esterni, oltre alla selezione di file dxf che verranno trasformati in codice ISO in automatico dal traduttore dxf.

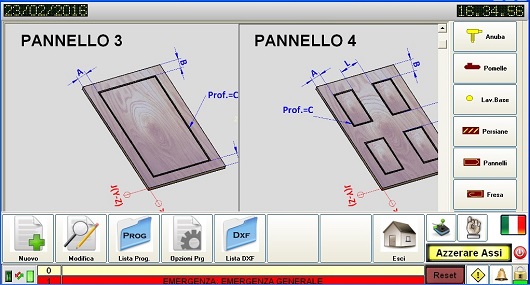

Le ultime soluzioni ESA Automation sono piattaforme completamente gestite su touchscreen. Simulazione macro della lavorazione di un pannello.
