La serie Falcon2 offre un’alta velocità e un’eccellente qualità dell’immagine unite ad un sensore global-shutter.
Image S propone al mercato italiano le soluzioni di machine vision dell’azienda americana Teledyne Dalsa, che assicura una gamma completa di strumenti di visione per il settore manifatturiero. Tra le ultime novità dell’azienda americana, Image S propone le nuove telecamere industriali Falcon 2, ideali per i sistemi di controllo nei settori dell’elettronica, dei semiconduttori, farmaceutico e in tutte le applicazioni ad alta risoluzione.
di Eleonora Dolce
Tra i principali distributori di componenti per Image Processing sul mercato italiano, iMAGE S rappresenta le maggiori case produttrici di sistemi di machine vision, fra cui Teledyne Dalsa, una società del gruppo Teledyne Technologies e leader mondiale nei sistemi di visione.
Tra le ultime novità dell’azienda americana, Image S propone le nuove telecamere industriali Falcon 2, ideali per i sistemi di controllo nei settori dell’elettronica, dei semiconduttori, farmaceutico e in tutte le applicazioni ad alta risoluzione ed alta velocità. La nuova serie Falcon2 comprende tre modelli ad alte prestazioni, incluso il modello 12M che offre la massima risoluzione del settore nella sua categoria. La serie Falcon2 incorpora l’ultima tecnologia di sensori CMOS progettati e realizzati da Teledyne DALSA, rendendo queste telecamere ideali per il controllo ad alta risoluzione di oggetti che si muovono con rapidità. Le applicazioni tipiche includono il controllo della produzione elettronica, il controllo dei wafer semiconduttori, dei display a schermo piatto e dei pannelli solari. La serie Falcon2 offre un’alta velocità e una eccellente qualità dell’immagine unite ad un sensore global-shutter. Uniche nel mercato dei sistemi di visione, le telecamere 8M e 12M Falcon2 offrono risoluzioni selezionabili. I tre modelli sono tutti caratterizzati da una meccanica estremamente industriale e da una stabilità termica tali da non richiedere dissipatori di calore esterni. Le telecamere Falcon2 sono dotate di funzionalità di pre-elaborazione delle immagini incorporata, inclusa la flat field correction e la correzione dei pixel difettosi del sensore.
TELECAMERA INTELLIGENTE

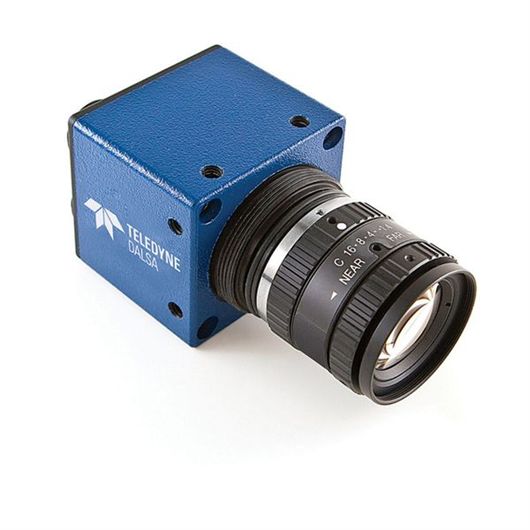

La nuova telecamera intelligente BOA Pro unisce la solidità della telecamera altamente integrata BOA alla flessibilità del software di ispezione Sherlock, dando vita ad una soluzione compatta per la visione industriale con un’ampia gamma di applicazioni in tutti i comparti del mondo manifatturiero. Le applicazioni di BOA PRO possono essere configurate attraverso un comune browser Web grazie all’interfaccia Ethernet standard. Nella fase di sviluppo dell’applicazione, le immagini provenienti dalla telecamera vengono inviate direttamente alla GUI di Sherlock e tutti i comandi del programma vengono eseguiti direttamente sulla telecamera. Questo metodo consente di ottimizzare il lavoro di progettazione dell’utente, offrendo al tempo stesso una rappresentazione precisa delle prestazioni a regime. È disponibile anche un’interfaccia secondaria tramite browser per l’impostazione del dispositivo, il monitoraggio durante il funzionamento e l’aggiornamento del firmware. Durante l’esecuzione, BOA PRO opera in maniera autonoma e può essere scollegato dal PC. Il software di ispezione Sherlock offre un pacchetto completo di strumenti e funzionalità per la visione industriale che consente di realizzare applicazioni in tutti i settori. La ricca libreria di funzioni, pre-processamento e algoritmi avanzati consente di gestire e risolvere compiti dai più semplici ai più sofisticati. Il software offre la massima flessibilità di progettazione per consentire agli utenti di personalizzare gli algoritmi, sviluppare script e interfacce operatore.
BOA Pro unisce la solidità della telecamera altamente integrata BOA alla flessibilità del software di ispezione Sherlock, dando vita ad una soluzione compatta per la visione industriale con un’ampia gamma di applicazioni in tutti i comparti del mondo manifatturiero.
ACQUISIZIONE ED ELABORAZIONE DI IMMAGINI A BORDO MACCHINA
La serie Icon di telecamere programmabili dall’utente per applicazioni di acquisizione ed elaborazione di immagini a bordo macchina unisce la competenza specifica di Teledyne DALSA in sensori, telecamere ed elaborazione di immagini a strumenti di sviluppo e librerie standard pronti all'uso.
Icon offre sensori ad alta sensibilità di qualità elevata, con risoluzioni da VGA a 2 mega pixel in versioni sia a colori sia monocromatiche. Queste telecamere offrono agli sviluppatori di sistemi di visione livelli di potenza e flessibilità senza precedenti, per sviluppare applicazioni integrate a bordo macchina con Embedded Sapera™ Vision SDK, un pacchetto di librerie per acquisizione di immagini, elaborazione, analisi e controllo basato su linguaggi di programmazione tradizionali come C/C++. Il pacchetto Embedded Sapera Vision SDK comprende anche CamExpert (uno strumento collaudato per la configurazione delle telecamere) e una serie di tool che semplificano lo sviluppo, il debug e l’implementazione di applicazioni di visione.
La serie di telecamere Icon offre agli OEM una piattaforma di elaborazione embedded con prospettive di affidabilità e disponibilità nel tempo, strumenti di sviluppo familiari e la competenza di Teledyne DALSA nella progettazione di telecamere. Tutto questo in un sistema compatto, robusto ed efficiente per applicazioni autonome.
La serie di telecamere Icon offre agli OEM una piattaforma di elaborazione embedded con prospettive di affidabilità e disponibilità nel tempo, strumenti di sviluppo familiari e la competenza di Teledyne DALSA nella progettazione di telecamere.
PIATTAFORMA DI ELABORAZIONE FPGA IN TEMPO REALE
Xcelera-CL VX4 e Sapera APF offrono un processore per machine vision basato su un potente FPGA (field-programmable gate array) e un ambiente di sviluppo FPGA grafico integrato. Questa tecnologia FPGA programmabile dall’utente consente agli utilizzatori di adottare questi processori per diverse applicazioni di elaborazione delle immagini ad alta velocità, in tempo reale.
Il vision processor Xcelera-CL VX4 è l’ultimo arrivato della linea di prodotti Xcelera e si basa sulla interfaccia PCI Express (PCIe x4). È caratterizzato da un’architettura di elaborazione potente e programmabile dall’utente per applicazioni di machine vision ad alte prestazioni e in tempo reale. Xcelera-CL VX4 combina l’acquisizione di immagini con funzionalità di elaborazione. Le schede Xcelera-CL VX4 supportano un’ampia gamma di telecamere, comprese le telecamere multi-tap matriciali e lineari, i modelli a colori e monocromatici, incluse le configurazioni 10-tap a 8 bit e sono compatibili con lo standard Camera Link® base, medium o full.
Sapera APF è un ambiente di sviluppo grafico integrato per FPGA. Sapera APF semplifica lo sviluppo in ambiente FPGA, combinando un’interfaccia grafica di semplice utilizzo con librerie di elaborazione di immagini basate su FPGA. Sapera APF è dotato di un sistema per una rapida simulazione funzionale, ma genera anche automaticamente l’infrastruttura necessaria per richiamare le funzioni utente utilizzando Sapera SDK. Questo ambiente di sviluppo FPGA, potente ma di facile utilizzo, consente agli utenti di creare, eseguire il debug e installare il codice FPGA all’interno della GUI (interfaccia utente grafica) di sviluppo.
Xcelera-CL VX4 e Sapera APF offrono un processore per machine vision basato su un potente FPGA (field-programmable gate array) e un ambiente di sviluppo FPGA grafico integrato.
