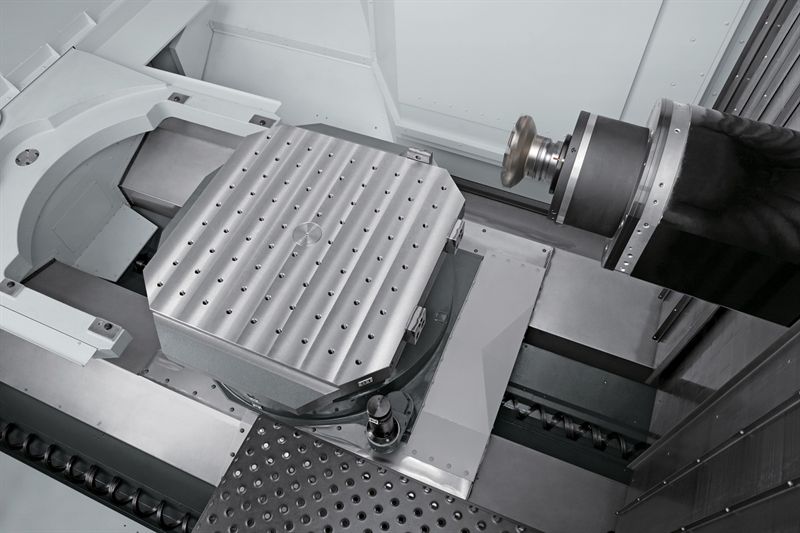

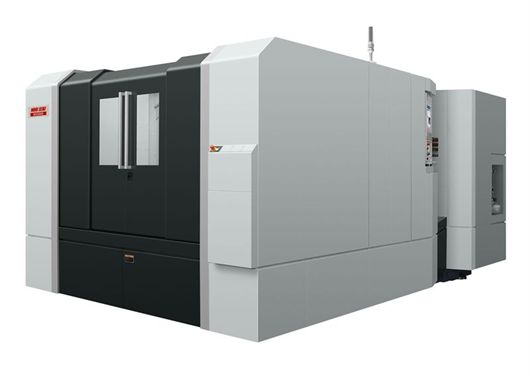

All’ultima edizione della EMO, nel comune stand DMG-Mori Seiki, è stato presentato per la prima volta a un pubblico specializzato il centro di lavorazione orizzontale NHX10000 per particolari fino a 2.000 mm di diametro e 5.000 kg di peso. Richiesto e studiato in particolar modo per i settori aeronautico, dell’ingegneria delle macchine edili ed energetico, questo sistema ad alta stabilità, con elevate prestazioni in fresatura, nasce dalla comprovata tecnologia delle macchine NH, dotata della stessa struttura dei modelli precedenti, la cosiddetta “Box-in-Box”. I motori duali nell’asse X e Z conferiscono alla macchina la rigidità e stabilità necessaria a soddisfare le esigenze di precisione. Anche la struttura simmetrica del mandrino offre un contributo decisivo alla precisione di lavorazione, riducendo al minimo gli sbalzi termici. La straordinaria velocità di rapido della NHX10000 è pari a 50 m/min. L’azionamento dell’asse B della tavola circolare orientabile è disponibile, in opzione, con un motore Torque di tecnologia DDM® di Mori Seiki, che non solo trasmette la forza motrice direttamente all’asse circolare, ma elimina anche il gioco d’inversione e offre un’eccellente velocità di trasferimento in caso di avanzamento rapido. Il tempo d’indexaggio di 90°, per un pezzo di 5.000 kg di peso, viene così ridotto a 1,9 s.
AFFIDABILITÀ E COMFORT
La dotazione della NHX10000 è sinonimo della massima affidabilità e sicurezza di processo. Il mandrino è stato, ad esempio, concepito in un’ottimizzata struttura labirintica che impedisce la penetrazione del liquido refrigerante nell’unità mandrino. Nello sviluppo di nuove macchine, Mori Seiki tiene in considerazione le esigenze della clientela, come dimostra una speciale variante della NHX10000. Questa variante rinuncia al secondo pallet e al cambio pallet, per ampliare la zona lavoro e rendere più semplice la struttura della macchina, a vantaggio soprattutto dei produttori di pezzi singoli che richiedono lunghi tempi di lavorazione. Le intelligenti opzioni offerte completano la molteplicità di allestimento della NHX10000, come ad esempio il magazzino utensili pensato per utensili fino a 1.000 mm di lunghezza, nonché utensili di foratura profonda, utensili speciali e utensili lunghi che possono essere impiegati senza ruotare il pallet, a garanzia di una coassialità assoluta, massima precisione e tempi di lavorazione ridotti. A seconda delle esigenze di lavorazione, le opzioni disponibili comprendono anche un indexaggio automatico della stazione d’attrezzaggio, che consente la rotazione automatica di pezzi pesanti. La NHX10000 è comandata dal potente sistema operativo MAPPS IV, con programmazione a dialogo di serie e CAM Esprit disponibile in opzione. La combinazione di MAPPS IV ed Esprit consente, grazie a una complessa programmazione della lavorazione, di soddisfare in modo flessibile ogni esigenza della clientela. Ulteriore supporto all’operatore è garantito dal Mori-NET, un sistema di teleassistenza e sorveglianza dello stato di funzionamento.
