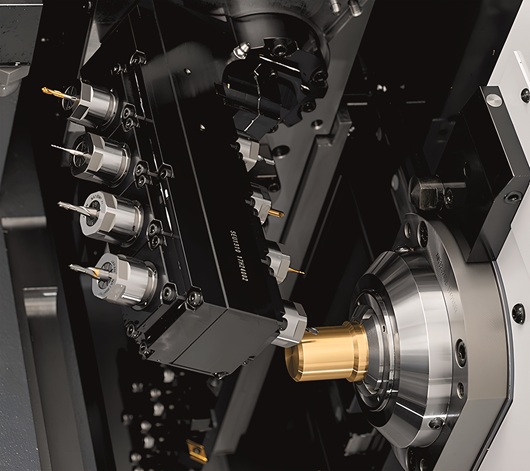

Lavorazione su tornio a fantina mobile Cincom M32-VIII LFV.
I torni Cincom di Citizen integrano funzioni pensate per le microlavorazioni di particolari che richiedono precisioni al micron, affiancate da un service qualificato.
di Andrea Pagani
Le microlavorazioni, dove le tolleranze si misurano in micron e dove precisione, affidabilità e versatilità sono fattori imprescindibili, sono tipiche di diversi settori quali la produzione di dispositivi medici e di gioielli.
Nel primo caso si tratta di un mercato altamente competitivo e regolamentato in termini di biocompatibilità, caratteristiche meccaniche e procedure di gestione del rischio aziendale. Nel secondo perché la più piccola deviazione può influire sulla qualità estetica e funzionale di un pezzo che deve corrispondere perfettamente anche ai progetti più complessi.
PIÙ SFIDE DA AFFRONTARE
Le criticità insite nelle microlavorazioni sono connesse alle specificità dei requisiti richiesti, come il rispetto di tolleranze strettissime per un corretto funzionamento di impianti ortopedici di precisione quali viti, placche e barre per il fissaggio osseo. Ma si parla anche di ergonomia, affilatura bordi e lucidatura superfici nella tornitura di strumenti chirurgici come bisturi, pinze e morsetti, oltre che nella creazione di gioielli sempre coerenti in termini di precisione e accuratezza.
Altri requisiti sono la precisione nella lavorazione di componenti dalle geometrie complesse, come scanalature, conicità e filettature (tipici di cateteri e stent), ma anche per mantenere la simmetria e l’allineamento in gioielli come anelli e orecchini, oltre che una grande versatilità per la prototipazione rapida di nuovi dispositivi medicali e, nell’ambito della gioielleria, per creare disegni complessi e multidimensionali.
Infine, come già avviene anche in altri ambiti applicativi, è richiesta una drastica diminuzione di sprechi e costi nella lavorazione di materiali particolari come titanio e acciaio inossidabile per i dispositivi medicali, e di oro, argento e platino per creare pezzi diversi e personalizzati nel settore della gioielleria. Il merito, in questo caso, va alle configurazioni rigide delle macchine e alle tecnologie integrate.

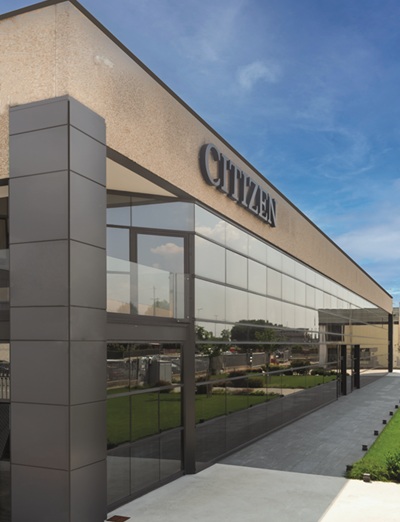

La sede di Citizen Macchine Italia a Comun Nuovo, in provincia di Bergamo.
PRODURRE DI PIÙ E MEGLIO, SPENDENDO MENO
Diminuire gli sprechi e incrementare l’efficienza energetica sono ottimi modi per ridurre i costi. Anche per questo i torni Citizen Cincom integrano la tecnologia LFV (Low Frequency Vibration Cutting), che elimina i problemi connessi alla produzione dei trucioli, riducendo o eliminando definitivamente l’utilizzo di refrigerante ad alta pressione.
Un’altra soluzione, questa volta per migliorare l’efficienza energetica, è rappresentata dalla suite Eco-Balance che non solo minimizza il consumo energetico, ma migliora anche l’efficienza operativa senza compromettere precisione e prestazioni, includendo funzionalità integrate nelle macchine come la tecnologia Eco-Monitor, i sistemi di controllo Spegnimento Intelligente, Full Servo e Controllo Ottimizzato dell’aria.
Tra le soluzioni aggiornate in risposta a queste necessità, i torni a fantina mobile Cincom L32-XII B5 dispongono di un’ampia gamma di utensili modulari che li rendono versatili e adattabili a specifiche esigenze produttive attuali e future. Configurabile con o senza bussola, la maggiore potenza del mandrino posteriore migliora l’accelerazione e la decelerazione riducendo i tempi ciclo. L’unità di controllo simultanea integrata a 5 assi consente la lavorazione di geometrie complesse ad alta precisione. La versione L32-XII B5 ATC include un cambia utensili automatico (ATC) che consente di utilizzare un totale di 13 utensili in combinazione con l’asse B per la lavorazione frontale, di cui 12 utensili intercambiabili e uno integrato.

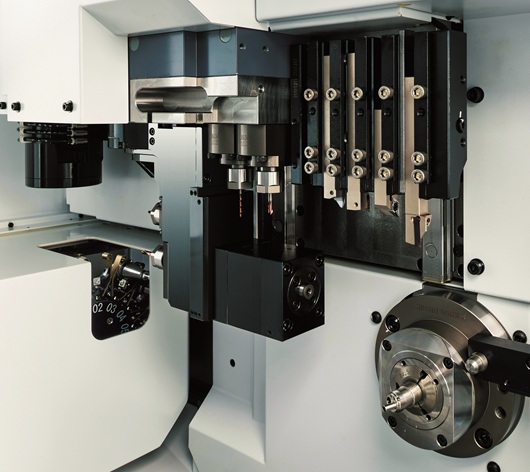

La versione L32-XII B5 ATC include un cambia utensili automatico (ATC) che consente di utilizzare un totale di 13 utensili in combinazione con l’asse B.
Compatta, veloce e versatile, la L12-X è invece progettata per la lavorazione di precisione di pezzi fino a un diametro di 16 mm e può essere utilizzata in modo flessibile come tornio a fantina mobile o a fantina fissa per esigenze di produzione che cambiano frequentemente. Il mandrino principale raggiunge i 15.000 giri/min e gli utensili motorizzati i 10.000 giri/min, ottenendo così tempi ciclo brevi pur mantenendo un’elevata precisione dimensionale. Disponibile anche un asse Y2 che aumenta la capacità di lavorazione sul lato posteriore e consente lavorazioni più complesse.
Infine, con la M32-VIII sono stati ottimizzati la rigidità della macchina, la resistenza e il bilanciamento per offrire la massima precisione. È disponibile un unico azionamento per gli utensili motorizzati e per la lavorazione dei contorni e il supporto verticale può essere dotato di un massimo di cinque assi controllati, compreso l’asse B. Il portautensili per la lavorazione del lato posteriore è dotato di utensili motorizzati ad angolo regolabile per realizzare lavorazioni complesse in combinazione con l’asse Y.

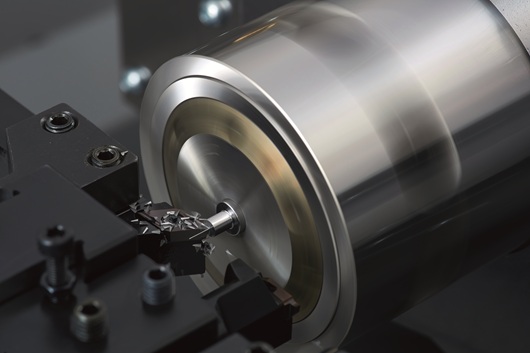

La tecnologia LFV (Low Frequency Vibration Cutting) elimina i problemi connessi alla produzione dei trucioli.
SERVIZI A SUPPORTO DELLA PRODUTTIVITÀ
Le potenzialità per lavorare bene e in modo efficiente ci sono tutte, ma talvolta non basta per ottenere i migliori risultati possibili.
Precisione, compatibilità dei materiali, programmazione intuitiva, facile integrazione con il software CAD/CAM e adattabilità a esigenze di produzione attuali e future sono requisiti altrettanto fondamentali, a patto di poter accedere a una strutturata assistenza di prossimità e a una costante formazione di operatori qualificati.
Infatti, dopo un’analisi applicativa e uno studio di fattibilità con simulazioni e prove di lavorazione, un supporto remoto e una diagnostica a distanza, il mantenimento di costanti livelli di precisione e performance delle macchine è garantito dal servizio CMSure grazie a programmi modulari di manutenzione preventiva e predittiva. A ciò vanno aggiunti un supporto remoto e una diagnostica a distanza tramite tecnologie di monitoraggio integrate nelle macchine. Infine, è possibile beneficiare di una formazione costante grazie ai Corsi di Programmazione per operatori e programmatori, sia in presenza che da remoto. Si tratta di servizi rivolti sia a coloro che per la prima volta si affacciano al mondo Citizen, sia a chi voglia apprendere i concetti fondamentali della programmazione, sia infine a coloro che già lavorano su macchine Citizen e vogliono migliorare il proprio livello di programmazione. ©TECN’È

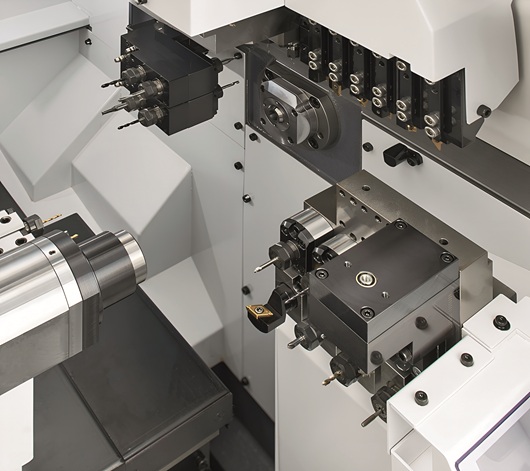

Il tornio Citizen Cimcom L12-X può essere utilizzato come tornio a fantina mobile o a fantina fissa ed è progettato per la lavorazione di precisione di pezzi fino a un diametro di 16 mm.
