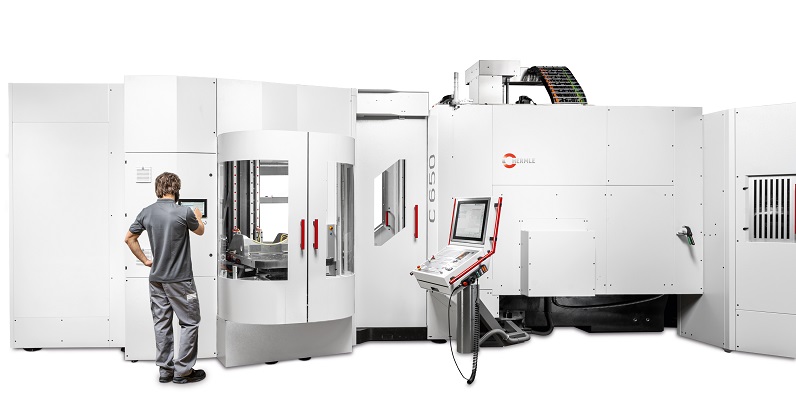

Sistema handling HS flex heavy con due moduli magazzini adattati a un centro di lavorazione a 5 assi C 650: touch terminal con integrato software HACS.
L’attuale pandemia non ha permesso lo svolgimento della tradizionale open house primaverile di Maschinenfabrik Berthold HERMLE, ma l’azienda propone comunque in anteprima l’innovativa soluzione di automazione handling HS flex heavy.
di Federica Conti
Anche se la tradizionale open house primaverile di Maschinenfabrik Berthold HERMLE AG, a causa dell’emergenza coronavirus non ha potuto svolgersi, il gruppo è quanto mai foriero di innovazioni e propone un’anteprima speciale. Anche nel 2020, l’intera gamma di prodotti HERMLE AG delle serie Performance-Line e High-Performance-Line è al centro dell’attenzione dei clienti e ogni modello risponde alle diversificate esigenze dell’utenza, con specifiche doti tecniche e di affidabilità. Ma quest’anno più che mai “brilla” l’impegno profuso dall’azienda nel campo dell’automazione con la nuova soluzione handling HS flex heavy, basata sul collaudato sistema HS flex, che vanta ormai un centinaio di installazioni sul mercato.
Alle attuali e accentuate tendenze imposte dalla Smart Factory e da Industria 4.0, HERMLE AG risponde con moduli digitali propri, l’intuitiva interfaccia di comando Navigato e lo schermo Home configurabile, segni dell’attenzione della casa tedesca alle esigenze di digitalizzazione. Ma, prima, o meglio accanto, alle soluzioni di digitalizzazione, spicca la soluzione handling HS flex heavy, sistema che arricchisce ancor più la competenza di HERMLE AG nell’ambito dell’automazione dei centri di lavorazione universali; con un carico trasportabile di ben 1.200 kg, il gruppo si posiziona infatti anche in una nuova classe di portata.

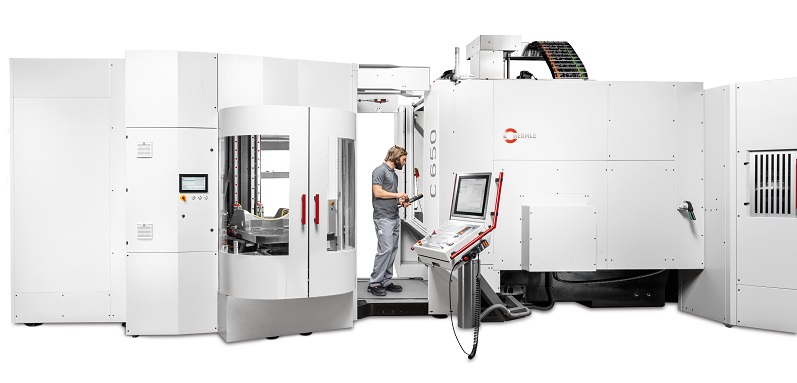

Sistema handling HS flex heavy con due moduli magazzini adattati a un centro di lavorazione a 5 assi C 650: accesso ottimale anche per le attività manuali.
AUTOMAZIONE AL CENTRO
Grazie al sistema handling HS flex heavy, HERMLE AG prosegue il suo cammino, pressoché ventennale, nel campo dell’automazione dei propri centri di lavorazione e presenta al mercato una soluzione potente, compatta ed estremamente versatile. Il sistema handling HS flex heavy è stato concepito in modo da poter essere adattato ai centri di lavorazione a 5 assi della Performance Line (C 400 e C 650), così come ai modelli della High Performance Line (C 32 e C 42). Quindi, per la prima volta, anche la C 650 è disponibile con un sistema automatizzato.
Il sistema handling HS flex è basato su molteplici componenti e viene fornito e adattato come unità completa. Solo i moduli del magazzino pallet vengono assemblati e regolati in sito. Poiché tutti i centri di lavorazione HERMLE vengono forniti pre-assemblati, il completamento dell’installazione può avvenire in un tempo molto breve e l’utente può essere in grado di iniziare a lavorare rapidamente.
UNA STRUTTURA PER CARICHI FINO A 1.200 kg
La piattaforma in granito composito sulla quale si trovano i 3 assi dell’unità handling assicura all’operatore un eccellente accesso ergonomico. Le due porte ad anta, che hanno già dimostrato il proprio impiego nei sistemi robotizzati HERMLE, rivestono una doppia funzione: nel corso di un cambio pallet, bloccano l’accesso all’operatore; durante la lavorazione del pezzo, danno libero accesso al campo visivo e alla zona di lavoro, bloccando, contemporaneamente, l’accesso all’unità handling.
Gli assi di rotazione, quelli sollevabili e di traslazione lineare dell’unità handling consentono un movimento preciso di pezzi con peso fino a 1.200 kg (pallet incluso), tra il posto di attrezzaggio, i moduli del magazzino e la zona di lavoro del centro di lavorazione. Nel caso di un caricamento tramite gru direttamente sul centro di lavorazione, è possibile trasportare nella zona di lavoro della macchina anche particolari con peso e dimensioni maggiori. Nella pratica, diventa possibile gestire un handling preciso dei pallet con dimensioni fino a 800 x 630 mm. Al fine di ridurre possibili errori dell’operatore, l’altezza massima del pezzo viene richiesta già presso il posto di attrezzaggio, in modo che non possano essere inseriti pezzi di dimensioni eccessive. La dimensione massima del pezzo da movimentare è di 800 x 630 x 700 mm (larghezza x profondità x altezza).

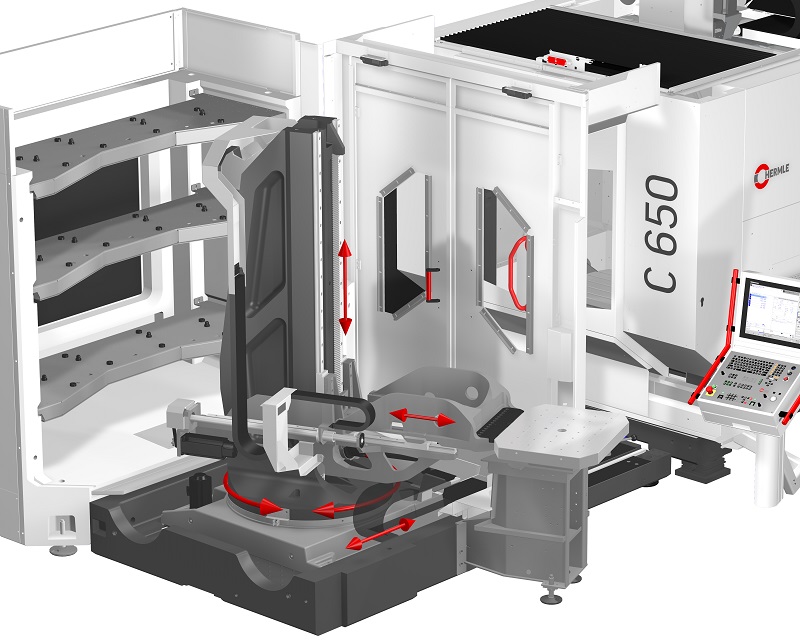

Sistema handling HS flex heavy adattato a un centro di lavorazione a 5 assi C 650 con vista in sezione.
I MODULI DEL MAGAZZZINO
Una particolare attenzione è stata rivolta, inoltre, allo sviluppo dei moduli del magazzino. Per default viene installato un modulo, ma è possibile adattare un secondo modulo facoltativo. Questi moduli sono realizzati con design a mensola e garantiscono la più variegata personalizzazione possibile nella disposizione dei pallet o dei pezzi. È possibile configurare fino a tre ripiani, complessivamente con 9 posti disponibili nel magazzino pallet per ciascun modulo. In tal modo, con l’utilizzo di due moduli del magazzino sono disponibili fino a 18 posti per pallet. Mediante un software di configurazione del magazzino sviluppato dall’azienda, che verifica sia le dimensioni sia i pesi consentiti – poiché il sistema è compatibile con svariati modelli di macchina –, l’allestimento del magazzino può essere impostato in modo facile e veloce.
HS flex heavy, al pari del sistema di cambio pallet e di quello robotizzato RS 05-2, viene controllato e gestito mediante il comodo sistema HACS, HERMLE Automation Control System. HACS consente una gestione degli ordini intelligente, che aiuta l’operatore nei suoi compiti quotidiani, in modo intuitivo, con un software azionato mediante pannello touch. Grazie alla rappresentazione grafica degli ordini e delle azioni necessarie da parte dell’operatore, i tempi di inattività legati a questioni organizzative vengono ridotti e la produttività dell’impianto viene massimizzata. Insieme all’Information Monitoring System di HERMLE, che mostra lo stato della macchina in tempo reale e che può essere visualizzato su qualsiasi tablet, computer fisso o smartphone, questi due strumenti software costituiscono un elemento importante per l’impiego dei centri di lavorazione HERMLE nell’ottica Industria 4.0. ©TECNeLaB

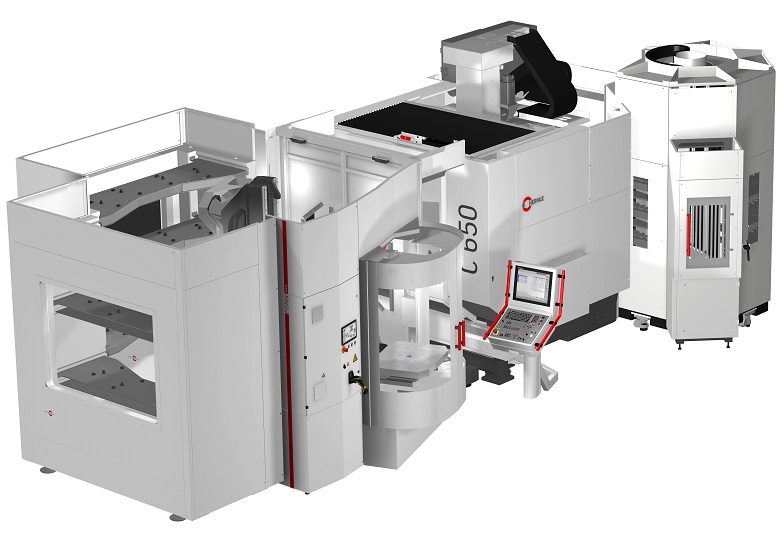

Sistema handling HS flex heavy con due moduli magazzini adattati a un centro di lavorazione a 5 assi C 650 con vista in sezione.
