Robusto case in alluminio (IP65 e IP40), schermo touch da 12,1”, alimentazione integrata: Quadra Chek è adatto a tutti gli ambienti.
HEIDENHAIN semplifica i processi di misurazione con nuove tecnologie che puntano sulla facilità di utilizzo e che, grazie all’estrema flessibilità, si integrano al meglio nelle varie soluzioni metrologiche per verifiche 2D e 3D. Numerose sono le soluzioni hardware e software che la Casa propone al mercato tra cui le ultime proposte che vengono presentate alla 30.BI-MU di Milano.
di Claudia Pirotta
L’elettronica di misura e conteggio per applicazioni metrologiche Quadra-Chek 3000 HEIDENHAIN è un interessante esempio di una tecnologia evoluta volta a semplificare il processo di misurazione che, al tempo stesso, fornisce informazioni altamente accurate in tempi rapidi. Le piattaforme hardware e software di nuova concezione di Quadra-Check 3000 mettono a disposizione dell’utente funzioni evolute per il rilevamento metrico e geometrico dei punti e la successiva elaborazione statistica dei valori misurati. Questa elettronica di misura e conteggio si integra alla perfezione con macchine di misura di elevata accuratezza, quali proiettori di profilo, microscopi di misura, sistemi di misura 2D o video. L’unità, tramite tool video, elabora le immagini acquisite dalle macchine di misura per identificare gli spigoli di riferimento attraverso i quali definire i punti di misura che vengono visualizzati sul touchscreen. Attraverso lo schermo, l’operatore, con semplici e intuitivi comandi, è in grado di controllare e comandare l’unità.
L’operatore comanda e controlla con il touchscreen Quadra Chek 3000 in modo semplice e intuitivo.
ADATTI A QUALUNQUE AMBIENTE
Uno dei problemi legati ai sistemi di misura è il limite di utilizzo ambientale: officina e sala metrologica possiedono caratteristiche spesso diametralmente opposte da questo punto di vista. Quadra-Chek 3000 supera la barriera ambientale e può essere installata ovunque, senza che siano necessarie esecuzioni speciali. Il case che racchiude lo schermo (12,1” a colori, alta risoluzione), robusto e molto piatto, è in alluminio ed è isolato con un bordo protettivo dalle contaminazioni dell’ambiente di officina ed è in classe di protezione IP65 sul lato frontale e IP40 su quello posteriore. Il touchscreen è realizzato con speciale vetro temprato che supporta il comune utilizzo multi-touch (trascinamento degli oggetti a schermo, digitazione e via dicendo) anche quando l’operatore indossa i guanti. Il sistema integra l’alimentatore e, cosa importante, è dotato di raffreddamento passivo della CPU: per l’assenza di ventole può essere anche utilizzato anche in sala metrologica, garantendo le condizioni di misura richieste.
MISURAZIONI 2D PRECISE
Dopo questa breve digressione sull’hardware, passiamo alle principali novità del software, strutturato con svariate funzioni di utilizzo semplice e immediato, che si inseriscono nel solco della consueta attenzione all’operatore che contraddistingue le soluzioni HEIDENHAIN. “Flessibilità” è l’aggettivo che ben descrive Quadra-Chek 3000, adattabile alle funzioni specifiche della stazione di misura sulla quale è installato. Le varie opzioni software oggi disponibili possono essere combinate in modo personalizzato e ampliate in un secondo momento. Oltre a quelle disponibili, nuove soluzioni per arricchire le prestazioni dell’unità verranno rilasciate da HEIDENHAIN. Tra queste, un’opzione NC dedicata per il comando degli assi della macchina di misura, fibra ottica e funzioni di autofocus e zoom per una migliore valutazione visiva dei dati acquisiti.
In attesa della funzione per misurazioni 3D (attualmente allo studio), tra quelle oggi disponibili segnaliamo Measure Magic, funzione di rilevamento automatico dei punti per eseguire in tempi record misurazioni di geometrie 2D estremamente precise, grazie alla compensazione dell’errore integrata, che migliora l’accuratezza meccanica della macchina di misura. La precisione è supportata da funzioni di filtro che evitano che le contaminazioni sul corpo che si intende misurare o sull’ottica della macchina di misura possano alterare i risultati. Oltre alle funzioni di misura, Quadra-Chek offre diverse possibilità per determinare le geometrie: si passa dalla semplice misurazione delle caratteristiche geometriche di un particolare alla progettazione di caratteristiche a partire da geometrie rilevate in precedenza (ad esempio l’interasse tra due fori, angolo tra due linee) fino alla definizione di caratteristiche geometriche non misurabili direttamente. Le geometrie create possono essere inoltre verificate con un test di tolleranza.

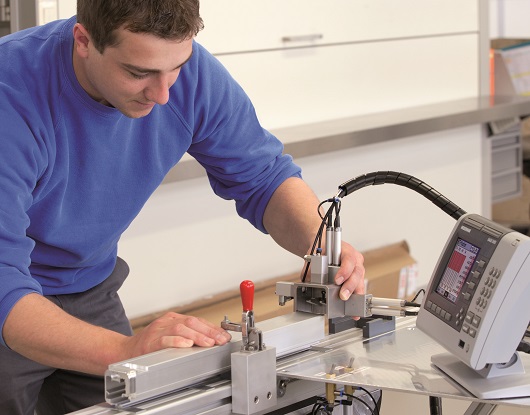

Sullo schermo di ND 2100 Gage-Chek l’operatore visualizza in modo chiaro e in tempo reale i risultati delle misurazioni.
ISPEZIONE MULTIPUNTO
Sempre in tema di elettroniche di misura e conteggio, ND 2100G Gage-Chek è l’unità che HEIDENHAIN propone per apparecchiature di ispezione multi-punto. È uno strumento pensato per molteplici applicazioni: può infatti eseguire sia la semplice verifica di tolleranze, sia affrontare calcoli più complessi. L’unità gestisce nel complesso fino a 100 parti, fino ad un massimo di 16 misurandi visibili ed altrettanti invisibili. Ogni unità (supporta fino ad 8 canali) può essere assegnata e combinata a piacere con formule matematiche, trigonometriche o statistiche: in altre parole, ND 2100 Gage-Chek può misurare dimensioni multiple come spessori o volumi. Grazie all’elevata velocità di acquisizione, è particolarmente adatta al monitoraggio di dati dinamici quali, ad esempio, l’eccentricità di alberi in rotazione. Cosa importante, grazie alle funzionalità hardware e software, è possibile integrare la funzionalità PLC nell’elettronica di misura e conteggio. Sullo schermo l’operatore visualizza i risultati (numeri e grafici); gli scostamenti dalle tolleranze sono segnalati in maniera chiara in doppia modalità, visiva e acustica. Anche quest’unità è composta da un hardware robusto a prova di officina; dispone inoltre di interfacce RS-232-C/V.24 (anche per utilizzo in remoto) e USB che le consentono di dialogare con sistemi affini.
MISURE A CONTATTO NON INVASIVE
Passando sul fronte dei trasduttori, degno di nota è il tastatore Metro MT 1281 MW con cui HEIDENHAIN apre a nuove applicazioni – nell’ambito della misura a contatto – che richiedono elevata precisione. MT 1281 MW è infatti uno strumento che, lungo i 12 mm di corsa completa, sviluppa forze di misura straordinariamente basse, comprese tra 0,01 N e 0,07 N che lo rendono estremamente non-invasivo in fase di misurazione. Come si intuisce, il tastatore trova quindi la sua naturale applicazione nella valutazione di particolari quali ruote dentate miniaturizzate, componenti elettronici, guarnizioni in gomma o prodotti medicali che non vengono deformati dall’azione della punta. Inoltre, per il fatto di essere un tradizionale sistema a contatto, può essere utilizzato nella misurazione di materiali trasparenti o con caratteristiche superficiali non adatte a misure di tipo ottico. Altro cavallo di battaglia di Metro 1281 MW è la ripetibilità (inferiore a 0,03 µm sull’intera corsa), derivante dall’impiego di cuscinetto a sfere con guida ultraprecisa e scansione fotoelettrica, mentre l’accuratezza è ±0,2 µm. La graduazione di precisione (periodo segnale 2 µm) è realizzata in Zerodur, materiale caratterizzato da coefficiente di dilatazione termica pressoché nullo nell’intervallo 0 °C-50 °C: di conseguenza, la temperatura ambiente non influenza la dilatazione della riga graduata e il trasduttore HEIDENHAIN misura sempre la lunghezza effettiva.
Metro MT 1281 MW è un tastatore con cui HEIDENHAIN apre a nuove applicazioni, nell’ambito della misura a contatto, che richiedono elevata precisione.
I CONTROLLI HEIDENHAIN NELLA PRODUZIONE DIGITALE
Riduzione dei carichi di lavoro e risparmio di tempo nella produzione: questi gli elementi su cui si focalizzano le soluzioni HEIDENHAIN per supportare le moderne aziende manifatturiere. Obiettivi che si possono raggiungere attraverso la condivisione delle informazioni grazie alla produzione connessa in rete, al personale qualificato e al comando intuitivo dei controlli numerici.
I controlli numerici TNC HEIDENHAIN con Connected Machining (in mostra alla 30.BI-MU presso lo stand HEIDENHAIN, padiglione 11, stand E20) consentono la gestione digitale e universale delle commesse nella produzione. Connected Machining riunisce le funzioni dei controlli numerici TNC che supportano la connessione della rete dell’officina con tutti i reparti coinvolti nella produzione. Tramite Remote Desktop Manager l’operatore può disporre con facilità di tutti i dati di produzione e di tutte le informazioni disponibili in azienda e può condividerli con gli altri reparti, con evidente risparmio di tempo. L’interfaccia HEIDENHAIN DNC collega i controlli numerici TNC ai sistemi di gestione materiale e di controllo centrale incrementando la trasparenza nella produzione già su lotti di pezzi singoli e supportando la puntuale gestione delle commesse.
Sul fronte dei controlli, presso lo stand HEDIDENHAIN gli utilizzatori di TNC 620 e TNC 640 trovano novità esclusive relative ai pacchetti di funzioni Dynamic Efficiency e Dynamic Precision che completano le “soluzioni di produzione con TNC”. Infine, è possibile ricevere tutte le informazioni relative alle attività di formazione e consulenza di TNC Club, il servizio di supporto che HEIDENHAIN offre agli iscritti per sfruttare al meglio i TNC e le loro funzioni nell’uso quotidiano dei controlli numerici.
L’ELETTRONICA DI MISURA E CONTEGGIO PER STAZIONI MULTIPLE
L’elettronica modulare MSE 1000 di HEIDENHAIN consente l’analisi sicura e rapida dei dati di stazioni di misura multiple e acquisisce contemporaneamente fino a 250 canali. Punti forti sono la massima semplicità di installazione dei moduli (montaggio su guida DIN) e del collegamento al dispositivo di misura. L’utilizzatore definisce e imposta i singoli canali; la configurazione di sistema dei moduli è completamente automatica. È possibile collegare a MSE 1000 i sistemi di misura EnDat nella loro completa funzionalità, beneficiando di tutti i vantaggi offerti, ad esempio, dal tastatore di misura ACANTO che fornisce informazioni aggiuntive sulle misurazioni. Oltre al protocollo EnDat HEIDENHAIN per sistemi di misura assoluti, l’elettronica supporta i sistemi di misura incrementali standard, con possibilità di collegare sensori analogici e sensori con principio di funzionamento LVDT e HBT di marche note. I moduli MSE 1000 con ingressi e uscite di commutazione consentono l’interazione con altri attuatori per il funzionamento del dispositivo di misura. È disponibile anche un modulo di commutazione per aria compressa destinato al comando diretto, ad esempio, di tastatori di misura ad azionamento pneumatico. La trasmissione dei dati avviene via Ethernet standard. Oltre a un programma per la configurazione del sistema, MSE 1000 comprende una libreria DLL con cui l’operatore può sviluppare i propri programmi di prova o impostare procedure per processi di prova che richiedono altre azioni in funzione del risultato di misura.
I controlli numerici TNC HEIDENHAIN con Connected Machining (in mostra alla 30.BI-MU presso lo stand HEIDENHAIN, padiglione 11, stand E20) consentono la gestione digitale e universale delle commesse nella produzione.
