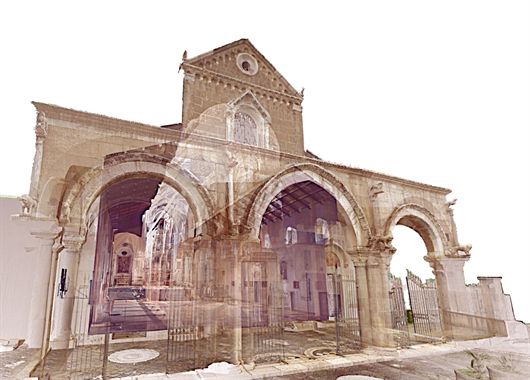

L’impiego del CAM2 Laser Scanner Focus3D, utilizzato nella nelle fasi di rilevazione architettonica della Cattedrale di Sessa Aurunca, ha permesso di ottenere una nuvola di punti, o meglio, di dati digitali, adoperato per le diverse attività. Nell’immagine: sovrapposizione delle nuvole di punti esterne ed interne.
CAM2, società del Gruppo FARO Technologies Inc., fornitore di tecnologia di misurazione e documentazione 3D leader a livello internazionale, ha reso noto che il Centro di Ricerca del Master in Architettura, Arti Sacre e Liturgia ha utilizzato con risultati eccellenti il CAM2 Laser Scanner Focus3D per rilevare l’architettura della Cattedrale di Sessa Aurunca, in provincia di Caserta.
di Lorenzo Ruffa
La Cattedrale di Sessa Aurunca, in provincia di Caserta, dedicata ai Santi Pietro e Paolo, è stata costruita tra il 1103 e il 1113. L’edificazione fu iniziata dal monaco benedettino Giacomo, il quale aveva partecipato alla ricostruzione del Monastero di Montecassino alcuni decenni prima. Il monaco Giacomo, inviato a reggere il vescovado di Sessa Aurunca dall’Abate Desiderio in seguito all’elezione di quest’ultimo a Papa Vittore III, propose, per la nuova Cattedrale, lo stesso modello architettonico utilizzato per la Chiesa Madre e “matrice” di Montecassino.
La Cattedrale di Sessa Aurunca è dunque una costruzione millenaria di superba bellezza, con una particolarità assolutamente unica: rappresenta “l’altro originale”, ovvero una copia quasi fedele della Chiesa di Montecassino, la quale, com’è noto, fu distrutta durante i bombardamenti della seconda guerra mondiale e successivamente ricostruita. I due edifici si differenziano soltanto per il numero di navate: 5 quello di Montecassino, 3 quello di Sessa Aurunca.
La Cattedrale di Sessa Aurunca è una delle infinite “perle” del patrimonio artistico italiano che si contraddistingue per bellezza e importanza storica: nonostante gli interventi succedutisi nel corso dei secoli, testimonia ancora il modello costruttivo sacro dell’epoca, che coniuga rigore costruttivo, simbolismo cristiano e alcuni raffinati elementi in stile bizantino, come, per esempio, lo splendido pavimento a mosaico.
Il CAM2 Laser Scanner Focus3D è la migliore tecnologia sul mercato, non solo per l’alta precisione delle acquisizioni, ma anche per la flessibilità di utilizzo, la velocità di rilevazione e la comodità d’uso”, sottolinea l’architetto Danilo Prosperi.
SESSA AURUNCA 3D PROJECT
Nonostante l’evidente importanza della costruzione, la Cattedrale di Sessa Aurunca è un monumento poco conosciuto e ignorato dai “tradizionali” flussi turistici. Ed è questo il motivo per cui la Diocesi e il comune della cittadina campana hanno deciso di avviare il “Sessa Aurunca 3D Project”, un progetto di comunicazione nato per valorizzare la Cattedrale e per fornire servizi e prodotti inerenti.
Il “Sessa Aurunca 3D Project” è stato commissionato dalla Diocesi di Sessa Aurunca, nella persona di S. E. Monsignor Orazio Francesco Piazza, e dall’Assessorato alla Cultura del Comune di Sessa Aurunca. I lavori sono realizzati dal “Centro di Ricerca delle Tecnologie Innovative del Rilievo Digitale, Analisi e Rappresentazione dell’Architettura e dell’Arte Sacra”, sotto la direzione del professore architetto Angelo Molfetta e del responsabile scientifico architetto Danilo Prosperi, in collaborazione con l’Università Europea di Roma e, più precisamente, all’interno del Master di 2° livello in Architettura, Arti Sacre e Liturgia coordinato da S. E. Reverendissima Arcivescovo Monsignor Luigi Negri.
Come spiega il responsabile scientifico architetto Danilo Prosperi, tale progetto è stato affidato al Centro di Ricerca delle Tecnologie Innovative del Rilievo Digitale, Analisi e Rappresentazione dell’Architettura e dell’Arte Sacra dell’Università Europea di Roma: “L’attività è stata inserita all’interno del Master di 2° livello in Architettura, Arti Sacre e Liturgia dell’Università Europea di Roma. Il lavoro che abbiamo svolto e che svolgeremo è di grande respiro e proporrà all’attenzione internazionale l’elevata valenza artistica e storica che la Cattedrale riveste”.
Più nel dettaglio, il “Sessa Aurunca 3D Project” ha diverse finalità e si articola in sette punti precisi che esploreranno nuove frontiere in fatto di comunicazione: la pubblicazione di relazioni e articoli accademico-scientifici; l’organizzazione di convegni, seminari ed eventi; la produzione di animazioni e video stereoscopici in 3D con creazione di un canale YouTube e Video dedicato; la realizzazione di un “Virtual Tour a 360 gradi” con database e multidata per esplorare la Cattedrale da computer e dispositivi mobile; la creazione di App tematiche e di un sito Internet; la produzione di un “docufilm” sul progetto e le tecnologie adoperate.
SCELTA TECNOLOGICA
A proposito di queste ultime, Danilo Prosperi osserva: “Merito del successo dell’iniziativa va anche al CAM2 Laser Scanner Focus3D, dispositivo di grande precisione che abbiamo utilizzato nelle fasi di rilevazione architettonica della Cattedrale, e che ci ha permesso di ottenere una nuvola di punti, o meglio, di dati digitali, che abbiamo poi adoperato per le diverse attività”. Il lavoro di acquisizione, svolto in poco più di mezza giornata, è consistito nell’esecuzione di 38 scansioni esterne e interne alla chiesa, cripta compresa. “La qualità del CAM2 Laser Scanner Focus3D ci ha permesso di acquisire immagini di altissima risoluzione e precisione, con margini d’errore modestissimi, il che era fondamentale anche per rilevare particolari di estrema bellezza come il pavimento musivo, l’ambone, il candelabro-colonna tortile e la cripta al livello inferiore”.
I dati acquisiti sono stati poi elaborati da SCENE, il software CAM2 (www.cam2.it) per la gestione dei dati di scansione progettato specificamente per il Focus3D, grazie al quale sono stati anche realizzati ed editati i video e le immagini per i Virtual Tour in 3D della Cattedrale. “SCENE”, precisa Prosperi, “ci ha permesso di elaborare comodamente i dati rilevati e di generare in modo veloce immagini panoramiche equi-rettangolari di notevole complessità e ad alta risoluzione”.
L’architetto Prosperi sottolinea: “Noi riteniamo che il CAM2 Laser Scanner Focus3D rappresenti la migliore tecnologia sul mercato, e non solo per l’alta precisione delle acquisizioni, ma anche per la flessibilità di utilizzo, la velocità di rilevazione e la comodità d’uso. Si tratta, infatti, di uno strumento compatto, molto leggero e facilmente trasportabile tra una posizione e l’altra di scansione”. E conclude: “La collaborazione tra CAM2 e il Master in Architettura, Arti Sacre e Liturgia dell’Università Europea di Roma è solo all’inizio. Vista la qualità dei risultati, utilizzeremo il CAM2 Laser Scanner Focus3D anche per i futuri progetti finalizzati alla valorizzazione di siti monumentali di grande importanza e bellezza”.
Rilievo con Laser Scanner delle fasi della fusione delle nuvole di punti all’interno del software SCENE di CAM2.
