Mori Seiki ha cominciato a ricevere ordini per il centro di lavoro orizzontale ad alta precisione NHX8000, l’ultimo modello della serie NHX, i centri di lavoro orizzontali della classe X. In grado di lavorare pezzi fino a dimensioni di 1.450 x 1.450 mm e con una capacità massima di carico di 3.000 kg, il centro è la soluzione ideale per pezzi di grandi dimensioni e materiali difficili da tagliare.
di Umberto Leoni

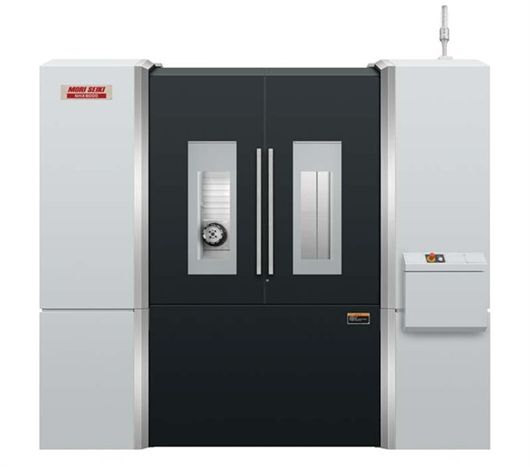

A partire dal mese di ottobre 2011, Mori Seiki ha cominciato a ricevere ordini per il centro di lavoro orizzontale ad alta precisione NHX8000, l’ultimo modello della serie NHX, i centri di lavoro orizzontali della classe X. In grado di lavorare pezzi fino a dimensioni di 1.450 x 1.450 mm e con una capacità massima di carico di 3.000 kg, il centro NHX8000 è la soluzione ideale per pezzi di grandi dimensioni e materiali difficili da tagliare, sempre più richiesti nei settori aerospaziale, navale, energetico, e per la produzione di molteplici componenti per macchine movimento terra, come, ad esempio, blocchi cilindrici o valvole idrauliche. Tra le doti della macchina, figurano: tecnologie innovative per velocità e precisione elevate, ottime capacità di lavorazione, grande affidabilità, funzionalità eccellente, pannello di comando MAPPS IV + ESPRIT, conformità alle norme di sicurezza.
TECNOLOGIE INNOVATIVE
Realizzato a partire dal concetto costruttivo strutturale dei modelli della precedente serie NH, il centro di lavoro NHX8000 utilizza la struttura a incasso “box-in-box” che sostiene la slitta su entrambi i lati, minimizzando la deriva termica e compensando il punto debole delle macchine di grandi dimensioni in cui la colonna è soggetta a oscillazioni dovute al peso della testa del mandrino. Per la guida degli assi X e Z è stata impiegata la tecnologia Mori Seiki DCG (azionamento al baricentro) che permette di controllare le vibrazioni, il principale fattore che compromette l’alta velocitá e la massima precisione delle macchine, azionando le parti mobili al loro baricentro tramite due viti a ricircolo di sfere. Tutto ciò porta a un miglioramento della precisione di lavorazione, una riduzione dei tempi e una maggiore durata degli utensili. Il centro di lavoro NHX8000 è in grado di ottenere una rotondità pari a 2,08 µm, una velocità di spostamento trasversale rapido di 50 m/min, migliorata del 20%, e un’accelerazione fino a due volte superiore rispetto al modello precedente. L’eccellente controllo delle vibrazioni contribuisce a migliorare la qualità superficiale. Per quanto riguarda l’azionamento dell’asse B, è disponibile come opzione una tavola in continuo dotata di DDM (motore in presa diretta) che elimina i giochi e assicura grande efficienza di trasmissione e avanzamento ad alta velocità attraverso l’azionamento diretto dell’asse rotante. Il tempo d’indexaggio a 90º è stato ridotto a 1,8 s, la metà rispetto al modello precedente.
ALTA CAPACITÀ OPERATIVA

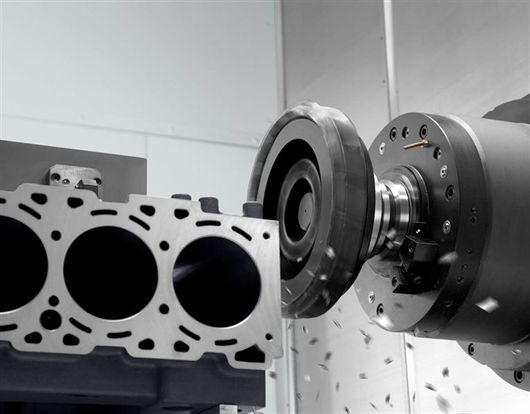

In grado d’effettuare un’ampia gamma di lavorazioni – dal taglio pesante migliorato del 40% rispetto alle macchine tradizionali grazie al mandrino ad alta potenza di 40 kW, alle lavorazioni rapide – il centro NHX8000 presenta una capacità di lavorazione nettamente migliorata. Le specifiche coppie elevate permettono di ottenere eccellenti risultati nel taglio di materiali difficili come il titanio o l’acciaio inossidabile, grazie alla coppia massima di 1.309 Nm, alla potenza mandrino di 55 kW e al maggiore diametro interno del cuscinetto mandrino, pari a 120 mm. Nel taglio ad alta velocità, il refrigerante che circola all’interno della camicia d’olio permette di tenere sotto controllo la produzione di calore durante la rotazione rapida del mandrino, consentendo alla macchina di ottenere livelli elevati di precisione. Il centro di lavoro NHX8000 è adatto a svolgere un’ampia gamma di attività, dal taglio pesante di fusioni di parti per macchine movimento terra e per l’industria navale, al taglio ad alta velocità di parti in alluminio per l’industria aerospaziale e automobilistica.
GRANDE AFFIDABILITÀ
Il centro di lavoro NHX8000 è una macchina molto affidabile e di grande durata, sviluppato a partire dalle conoscenze e dalle richieste dei clienti della serie NH, della quale sono state vendute più di 6.000 unità. Per l’impiego massiccio di refrigerante ad alta pressione, il mandrino del centro di lavoro NHX8000 presenta un’avanzata struttura a labirinto che previene l’ingresso del refrigerante nell’unità. A richiesta, è disponibile un convogliatore universale esterno che scarica efficacemente tutti i tipi di truciolo, corti o lunghi, all’esterno della macchina, riducendo così le problematiche causate dagli sfridi. La macchina è inoltre dotata di due convogliatori a spirale per uno smaltimento ottimale, che raccogliendo i trucioli accumulati sotto la tavola, che non riescono ad essere eliminati dal refrigerante, permettono un’operatività non presidiata di lunga durata.
Per il carico e lo scarico di pezzi di grandi dimensioni tramite gru o carroponte, l’area di lavorazione è dotata di tetto apribile. Il centro di lavoro NHX8000 possiede un’operatività eccellente e, grazie all’ampia apertura della porta di 1.480 mm, permette di caricare e scaricare pezzi di diametro fino a 1.450 mm e peso massimo pari a 3.000 kg.
MAPPS IV + ESPRIT E SICUREZZA
Il pannello di comando del centro di lavoro NHX8000 è dotato di sistema operativo ad alte prestazioni MAPPS IV. Grazie alla licenza software CAM ESPRIT, offerta di serie in aggiunta alla funzione di programmazione conversazionale automatica, è possibile creare programmi estremamente complessi tramite PC collegato in rete alla macchina. Inoltre la macchina è dotata come standard anche del software MORI-NET che consente di effettuare la manutenzione e il monitoraggio in remoto delle condizioni operative della macchina. Il centro di lavoro NHX8000 è conforme a tutti gli standard di sicurezza internazionali, inclusi gli Standard ICE, UL e JIS. Mori Seiki si impegna costantemente per fornire un’ampia gamma di prodotti, dalle macchine più piccole a quelle più grandi, per rispondere alle diverse necessità dei propri clienti.
