L’ultimo nato in casa Rizzardi è il cambia utensile automatico tipo CTA .. HS. The latest creation by Rizzardi is the automatic tool charger CTA … HS.
ACCESSORI – LIBERI DALLE CATENE
Il nuovo cambia utensile automatico tipo CTA .. HS, sviluppato da CFT Rizzardi, è facilmente applicabile su macchine utensili di varie tipologie quali centri di lavoro orizzontali e verticali, fresatrici, transfer, torni integrati e macchine speciali. La movimentazione delle bussole viene effettuata con un originale sistema brevettato denominato Chainless Technology senza ausilio di catene o cinghie.
di Anna Guida
“I nostri prodotti hanno come obiettivo primario i settori industriali dove velocità, dolcezza e precisione della movimentazione sono la prerogativa principale”, esordisce con parole pacate e con garbo da vero gentiluomo Renzo Rizzardi, fondatore e Amministratore Delegato di CFT Rizzardi, azienda familiare con una forte proiezione internazionale. Nata come “costola” torinese della società lombarda Colombo Filippetti, CFT Rizzardi è oggi una realtà autonoma, specializzata nello studio e applicazione dei sistemi di movimentazione a camma per la produzione di componenti per macchine utensili e per l’automazione industriale. Oggi la produzione dell’azienda di Rivalta di Torino è rivolta per l’80% circa alla componentistica per macchine utensili e per il 20% alla produzione di sistemi di movimentazione a camma per l’automazione.
CFT Rizzardi ha studiato e prodotto sistemi avanzati di movimentazione utilizzati da più di 25 anni nell’automazione industriale e nel settore delle macchine utensili. Grazie al know-how del suo ufficio tecnico l’azienda riesce a proporre un prodotto nuovo mediamente ogni anno. L’ultimo nato in casa Rizzardi è il cambia utensile automatico tipo CTA .. HS.
LEGGEREZZA E VERSATILITÀ
Il cambia utensile automatico tipo CTA .. HS, per le sue caratteristiche di leggerezza e versatilità, è facilmente applicabile su macchine utensili di varie tipologie quali centri di lavoro orizzontali e verticali, fresatrici, transfer, torni integrati e macchine speciali. La movimentazione delle bussole viene effettuata con un originale sistema brevettato denominato Chainless Technology senza ausilio di catene o cinghie che comportano nel tempo necessità di regolazione per il loro tensionamento. L’azionamento è effettuato mediante un riduttore di precisione con servomotore.
“Questo prodotto ha la prerogativa unica di poter ribaltare o trasferire la bussola portautensile selezionata sia nel tratto rettilineo che in curva per meglio adattarsi alle esigenze di applicazione sulla macchina”, spiega Renzo Rizzardi. “Ma il miglior pregio di questo sistema è la possibilità di personalizzare il magazzino utensile in modo da sfruttare al massimo i volumi e gli spazi disponibili sulla macchina utensile, ampliando in questo modo le capacità del magazzino stesso. Questa tipologia di magazzino è stata sviluppata standardizzando molti elementi che lo compongono, come la motorizzazione, il pallet con la bussola portautensile, il passo, il gruppo ribaltamento e il trasferitore, mentre lo sviluppo del percorso utensili viene personalizzato, in base alle esigenze del cliente e delle dimensioni della macchina”.
Per sfruttare al massimo questa prerogativa è stato studiato, solo per grandezza 20, 30 e 40, la versione CTA .. HSL , dove il magazzino si sviluppa su due piani ortogonali o sghembi tra loro, incrementandone notevolmente le capacità. Nella versione CTA 40 PF (brevettata) è possibile effettuare lo scambio a “posto fisso’’ senza alcuna penalizzazione del tempo di scambio.
Il CTA .. HS viene costruito in varie grandezze in funzione del tipo di cono e del peso utensile e corredato conseguentemente dallo scambiatore utensili e dal braccio pinza e con varie capacità da 40 a 200 utensili: CTA 20 HS per coni HSK 25-32 e ISO 25; CTA 30 HS per con HSK 40 e ISO 30; CTA 40 HS per coni HSK 50-63, ISO 40, BT 40 e Capto C5 e C6; CTA 50 HSK 80 -100 ISO 50 BT 50, Capto C8 e C10.
Renzo Rizzardi, fondatore e AD di CFT Rizzardi. Renzo Rizzardi, founder and CEO of CFT Rizzardi.
UN SISTEMA BREVETTATO
Chainless Technology è l’innovativo sistema brevettato e caratteristico dei sistemi cambia utensili prodotti da CFT Rizzardi. Nei magazzini utensili con Chainless Technology le bussole portautensili non sono legate tra loro da una catena, ma sono indipendenti l’una dall’altra.
Il movimento del magazzino è determinato da un unico motore brushless e da una o due ruote dentate che spingono le bussole portautensili l’una con l’altra. Riduttori con elevato rapporto di riduzione e a gioco zero rendono le movimentazioni fluide e precise anche con motori a bassa potenza. Le placchette in Delrin tra le bussole riducono la frizione e permettono lo scorrimento senza rischi di grippaggio.
“I vantaggi di questo sistema sono molteplici”, afferma Renzo Rizzardi. “Innanzitutto permette di avere una minor usura nel tempo eliminando o riducendo al minimo gli interventi di registrazione derivanti dall’allungamento tipico delle catene. La manutenzione in caso di rotture o danneggiamenti delle bussole portautensili risulta notevolmente semplificata, poiché non è necessario smontare la catena per la sostituzione”.
Il sistema è inoltre estremamente flessibile: sulla medesima struttura è possibile montare le varie tipologie di cono utensile ISO, CAT, HSK o CAPTO permettendo anche di modificare rapidamente il tipo di cono se necessario.
La caratteristica migliore di questa innovazione è però data dalle possibilità di movimentare la bussola portautensile in modo semplice e rapido per il suo posizionamento nella zona di scambio. L’utensile selezionato può infatti essere trasferito linearmente o ribaltato di 90° mediante cilindri pneumatici a seconda delle esigenze di ingombro del magazzino all’interno del centro di lavoro.
La Chainless Technology è frutto dell’esperienza maturata in 25 anni di attività dalla CFT Rizzardi nell’ambito delle macchine utensili ed è applicata con successo nei vari settori: dal settore delle macchine per lavorazione del legno all’automotive, dalle macchine taglio laser alla lavorazione del marmo e all’aerospaziale.

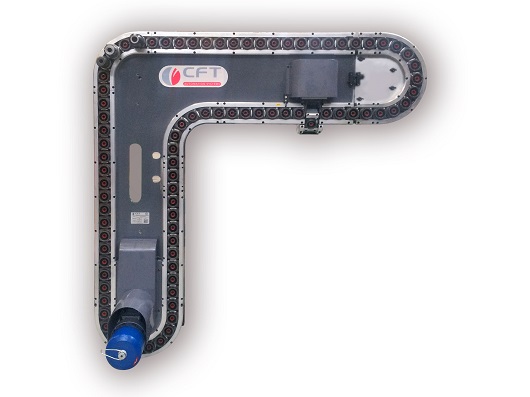

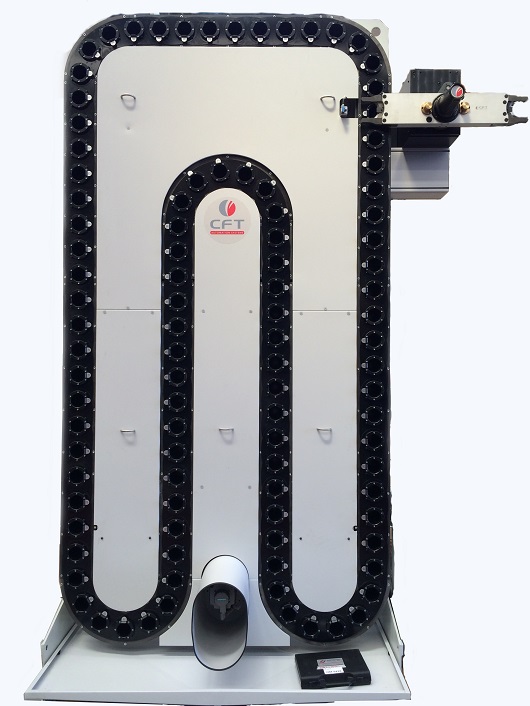

CTA 30 HS a 86 utensili. CTA 30 HS with a capacity of 86 tools.
ACCESSORIES-FREE FROM CHAINS
The new automatic tool changer CTA .. HS, developed by CFT Rizzardi, can be easily applied to machine tools of different types, including horizontal and vertical machining centers, milling machines, transfer machines, integrated lathes and special machines. The bushing motion is based on a patented system called Chainless Technology, that does not use chains or belts.
by Anna Guida
“Our products are addressed primarily to industries where fast, smooth and accurate motion is a key requirement”, says Renzo Rizzardi, founder and CEO of CFT Rizzardi, a family-owned business with a strong international vocation. A Turin-based “spin-off” of the Lombard company Colombo Filippetti, CFT Rizzardi has now grown into an independent company, specializing in the design and application of cam-driven handling systems for the production of components for machine tools and industrial automation. The production of the company in Rivalta di Torino currently consists of machine tools components by 80% and cam-driven motion systems for automation applications by 20%.
CFT Rizzardi design and manufacture advanced handling systems that have been used for over 25 years in industrial automation and machine tools applications. Leveraging the know-how of its engineering department, the company develops a new product every year on average. The latest creation by Rizzardi is the automatic tool changer CTA .. HS.

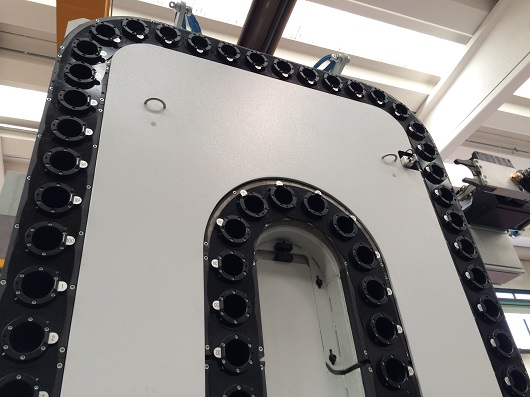

CTA 40 HS a 120 utensili. CTA 40 HS with a capacity of 120 tools.
LIGHTWEIGHT AND VERSATILE
By virtue of its light weight and versatility, the tool changer CTA .. HS can be easily applied on machine tools of different kinds, including vertical and horizontal machining centers, milling, transfer, turning-milling and special machines. The bushing motion is based on a patented system called Chainless Technology that does not use chains or belts, avoiding the frequent maintenance necessary to check the tension. The system operates using a precision gearbox with servo motor.
“This product offers the unique option of overturning the selected tool-holding bush, both in straight and in curved sections, so as to adapt better to the machine requirements”, Renzo Rizzardi explains. “The most valuable feature of this system is the possibility to customize the tool magazine to exploit the available space and volume on the machine tool, thus expanding the functionality of the magazine. This type of magazine has been developed while standardizing several components, including motor, pallet with tool-holding bushing, pitch, overturning unit and transfer unit; instead, the tool path is customized to customer requirements and machinery dimensions”.
To make the most of this feature, the CTA .. HSL version has been designed for the 20, 30 and 40 sizes: the magazine layout is arranged on two planes that can be orthogonal or at an angle, significantly increasing its capacity. The CTA 40 PF patented version features both random and fixed position tool change, without affecting changeover time.
CTA .. HS is manufactured in different size according to the type of taper and the weight of the tool, and consequently equipped with a tool changer and gripper arm with different capacities from 40 to 200 tools: CTA 20 HS for HSK 25-32 and ISO 25 taper; CTA 30 HS for HSK 40 and ISO 30 taper; CTA 40 HS for HSK 50-63, ISO 40, BT 40 and Capto C5 and C6 taper; CTA 50 HSK 80 -100 ISO 50 BT 50, Capto C8 and C10.

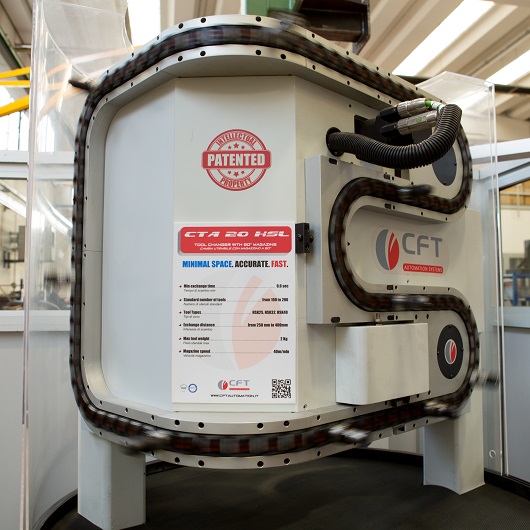

CTA 20 HSL con magazzino sviluppato su due piani ortogonali o sghembi fra loro. CTA 20 HSL: the magazine layout is arranged on two planes that can be orthogonal or at an angle.
PATENTED SYSTEM
Chainless Technology is an innovative patented system typical of the tool changers by CFT Rizzardi. In tool changers featuring Chainless Technology, the tool-holding bushes are not interlinked by a chain, they are independent of each other.
The magazine movement is driven by a single brushless motor and one or two gearwheels that push the bushings one against the other. Gearboxes with high reduction ratios and zero play provide for smooth and accurate motion even with low-power motors. Delrin plaques between the bushings minimize friction and eliminate the risk of seizure.
“This system offers multiple benefits”, Renzo Rizzardi says. “First of all it reduces wear over time or minimizes the calibration periodically required to compensate for the expansion of chains. Maintenance in case of bushing failure or damage is much easier, as it is not necessary to dismantle the chain to replace the part”.
The system is also very flexible: on the same structure, different types of tool taper can be mounted, including ISO, CAT, HSK and CAPTO, with the additional possibility to change the type of taper if required.
This innovative solutions offers the possibility to handle the tool-holding bushing very easily and quickly to position it inside the exchange area. The selected tool can be transferred linearly or turned by 90 degrees by means of pneumatic cylinders, according to the available space for the tool magazine inside the machining center.
Chainless Technology is the result of 25 years of experience acquired by CFT Rizzardi in the machine tools business and successfully applied in several industries: woodworking machinery, automotive, laser cutting machines, marble and aerospace.

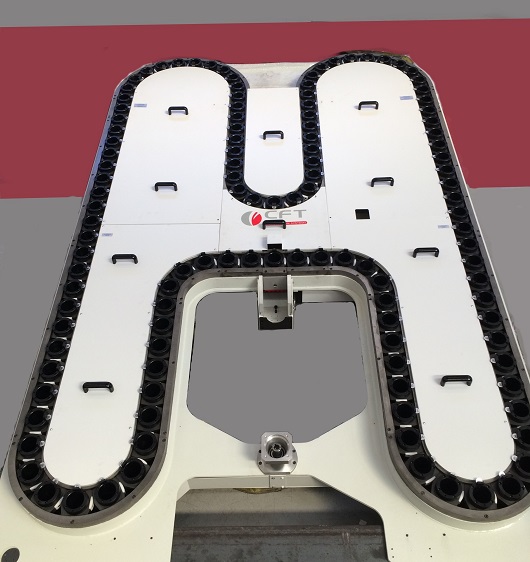

CTA 50 HS a 120 utensili. CTA 50 HS with a capacity of 120 tools.
