I RotoClamp Inside HEMA esercitano un bloccaggio affidabile grazie alla soppressione pneumatica della forza elastica.
Wissner Gesellschaft für Maschinenbau mbH è specializzata nello sviluppo e nella produzione di fresatrici e macchine laser ad alta velocità. Per le situazioni di rapido intervento e per un arresto sicuro sull’asse Z, la Casa di Gottinga per le macchine della serie Gamma impiega gli elementi di bloccaggio di HEMA Maschinen-und Apparateschutz GmbH.
di Linda Cappuccio
La Wissner Gesellschaft für Maschinenbau GmbH (www.wissner-gmbh.de), con i suoi due stabilimenti ubicati nella città di Gottinga, nella Bassa Sassonia, in Germania, è considerata tra le aziende leader nello sviluppo e nella produzione di fresatrici e macchine laser ad alta velocità (HSC). Le soluzioni realizzate da questa azienda a conduzione familiare vengono vantaggiosamente utilizzate, ad esempio, nel settore modellistico, per la lavorazione del legno e per quella delle materie plastiche e nella tecnica dentale. Si tratta infatti di sistemi ad alta velocità particolarmente adatti per la lavorazione di particolari di piccole dimensioni e minuterie.
Un esempio concreto della specializzazione risiede nello studio delle strutture di macchine e sistemi CNC modulari che sono progettati con impiego di ghisa minerale che assicura la possibilità di lavorare ad alta velocità, con accelerazioni fino a 2 g. Fattore che permette di montare mandrini portautensili dalle elevate velocità, a partire da 60.000 giri/min, anche con lavorazioni complesse.
Le fresatrici Wissner della serie Gamma hanno una configurazione a portale particolarmente compatta. L’intera struttura del portale viene realizzata in un unico pezzo e ottimizzata con lo scopo di ottenere un corpo macchina particolarmente rigido e robusto. La soluzione adottata consiste in sostegni conici che supportano il portale sul pianale della macchina in modo affidabile e in assenza di vibrazioni. Ampie porte consentono un facile accesso alla zona di lavoro, ed è possibile il sollevamento dei pezzi dal piano macchina tramite gru. Le macchine, tuttavia, appoggiano liberamente su piedi non rigidi e non richiedono alcun ancoraggio al suolo.

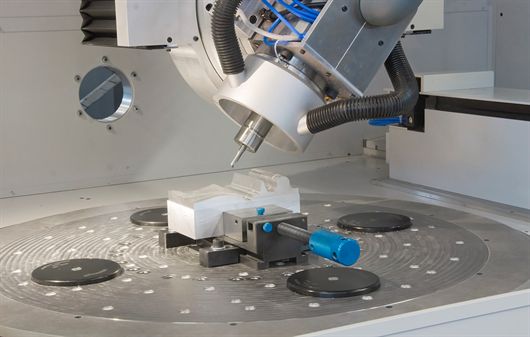

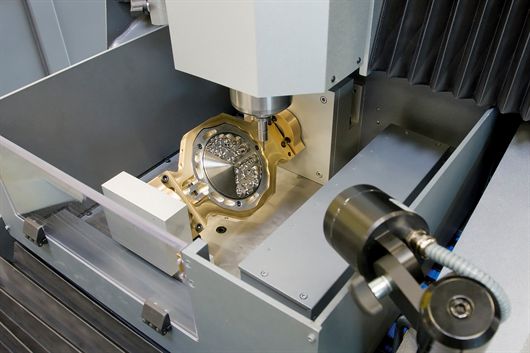

Le fresatrici ad alta velocità Wissner raggiungono i 60.000 giri/min durante la lavorazione e i 250.000 giri/min in finitura. Il nuovo tavolo per macchine è stato concepito come sistema di cambio pallet e consente una sostituzione del pezzo con tempi di preparazione quasi pari a zero.
ALTA VELOCITÀ, IN SICUREZZA
Le lavorazioni ad alta velocità impongono standard severi ai componenti utilizzati. Nonostante la pressione di taglio sia inferiore e i pezzi si riscaldino meno, mandrini e utensili di fresatura devono infatti resistere a forti accelerazioni e ad alte velocità di avanzamento.
Le macchine Wissner della serie Gamma prevedono protezioni lungo tutto il perimetro, sulle quali sono installati vetri di sicurezza. Al fine di controllare i movimenti del mandrino, in situazioni estreme o in caso di mancanza d’aria compressa, Wissner, da sempre impegnata nella ricerca tecnologica, ha integrato nelle macchine di questa serie i dispositivi di bloccaggio RotoClamp Inside di HEMA (www.hema-sefra.it), soluzioni di sicura affidabilità e precisione di funzionamento. Questi dispositivi di bloccaggio funzionano con aria compressa e in “fail-safe”, in modo che, in situazioni estreme, si determini l’arresto attraverso un bloccaggio rapido e sicuro, ad esempio, dell’albero mandrino. I bloccaggi pneumatici RotoClamp si possono ovviamente utilizzare anche per il fissaggio in posizione dell’asse Z.
“Per la Wissner Gesellschaft für Maschinenbau GmbH era fondamentale che il dispositivo di bloccaggio funzionasse in modo affidabile: nella pratica, si tratta di un componente che aggiunge sicurezza alla macchina”, afferma Uwe Rittgerodt, responsabile di stabilimento alla Wissner. “Data la conoscenza dei prodotti HEMA – da tempo Wissner utilizza l’elemento di bloccaggio lineare LinClamp – la scelta è stata semplice e ci siamo equipaggiati con il dispositivo RotoClamp che ormai da tre anni viene impiegato sulle macchine della serie Gamma e di cui siamo totalmente soddisfatti”.
I sistemi RotoClamp Inside utilizzati da Wissner, come si intuisce anche dal nome, sono dedicati al bloccaggio. Nell’anello interno del RotoClamp stesso, per effetto della pressione pneumatica e della forza elastica dei dispositivi interni, si attiva il bloccaggio. Il principio di funzionamento è semplice: il dispositivo di bloccaggio è essenzialmente composto da una camera chiusa da due membrane in acciaio per molle. Con l’apporto di aria compressa nei RotoClamp normalmente chiusi, le membrane subiscono una deformazione elastica e si accorciano in direzione longitudinale. L’elemento di bloccaggio si restringe nella zona delle membrane elastiche. Allo stesso tempo si allarga nella zona dove si trova la fascia bloccante. Tra il dispositivo da bloccare e la fascia bloccante si crea così del gioco, per cui il dispositivo da bloccare può muoversi liberamente. La distanza tra il RotoClamp e il dispositivo da bloccare è di circa 0,05 mm ed è più che sufficiente per garantire un movimento libero, in questo caso dell’albero del mandrino ad alta velocità. Se l’aria compressa viene meno, o in caso di richiesta di comando d’arresto, la pressione pneumatica viene a mancare, gli elementi elastici interni reagiscono immediatamente creando la forza di bloccaggio.
TANTE CONFIGURAZIONI

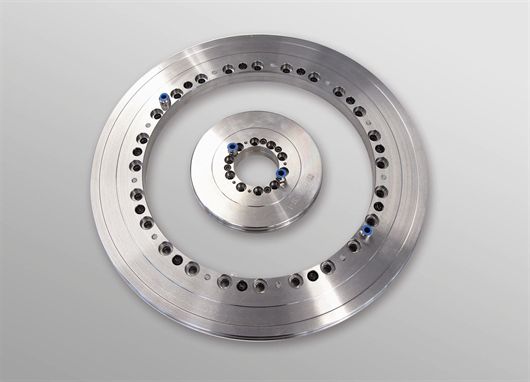

I dispositivi di bloccaggio sono disponibili sulle guide degli assi o su parti rotanti delle macchine o per tavole rotanti o teste angolari: HEMA offre i RotoClamp con diverse zone di bloccaggio – a bloccaggio interno o esterno –. RotoClamp è disponibile in due versioni: a bloccaggio normalmente attivo o a bloccaggio passivo: entrambe le versioni, inoltre, sono disponibili in configurazione singola o tandem. I dispositivi di bloccaggio prodotti e distribuiti da HEMA sono disponibili in una vasta gamma di dimensioni. Tutti i modelli sono prodotti in versione standard per pressioni d’esercizio di 4 o 6 bar e, su richiesta, per pressioni fino di 10 bar.
Oltre alla serie RotoClamp, concepita per le applicazioni rotative, lo store HEMA comprende anche la serie PClamp. Quest’ultima è stata sviluppata per bloccaggio e arresto rapido e sicuro dei carichi lineari e viene fornita in via opzionale con un dispositivo supplementare per aumentare l’affidabilità del bloccaggio. Sono possibili anche varianti customizzate. La serie PClamp ISO, inoltre, può essere montata sugli attuatori pneumatici commerciali prodotti dalle più rinomate case costruttrici.
Oltre alla serie PClamp esiste la serie LinClamp che si può utilizzare per il bloccaggio su guide lineari, monoguide e superfici. Il LinClamp viene utilizzato per le applicazioni in cui può essere necessaria anche una funzione di frenata rapida. Come la serie RotoClamp, anche la serie LinClamp è realizzata in due versioni base: a bloccaggio attivo e a bloccaggio passivo attraverso l’immissione di aria compressa.
Nel modellismo e nella lavorazione del legno e delle materie plastiche, le fresatrici speciali ad alta velocità Wissner trovano un sempre maggior impiego.
