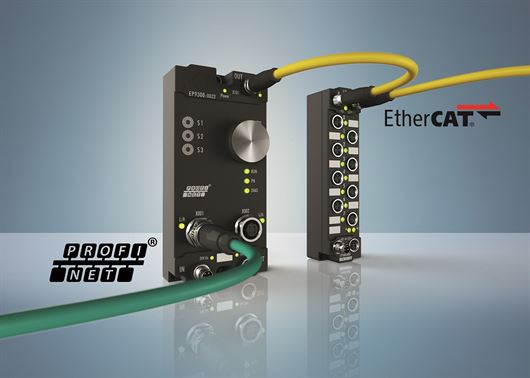

Il Box EtherCAT EP9300-0022 proposto da Beckhoff (www.beckhoff.it) con grado di protezione IP 67 collega le reti Profinet RT con i moduli I/O EtherCAT, consentendo l’installazione sul campo. Ciò estende la rete di livello superiore – completamente senza quadri elettrici – con una soluzione I/O subordinata, estremamente efficiente e ultraveloce. I telegrammi di Profinet RT vengono trasferiti a EtherCAT e viceversa, affinché i moduli EtherCAT Box possano essere integrati perfettamente.
Il collegamento del Box EtherCAT EP9300, previsto in un formato resistente agli urti e alle vibrazioni, alla rete Profinet avviene mediante un connettore M12 d-coded. Il sistema I/O è costituito da un EP9300, a cui, in funzione della rispettiva quantità di dati di processo, possono essere collegati numerosi moduli nel formato Box EtherCAT, digitali e analogici standard.
Con le tre serie di EtherCAT Box EP, EQ ed ER è disponibile una gamma particolarmente ampia di I/O in IP 67 che possono essere installati direttamente in campo. La gamma comprende I/O digitali standard e moduli con funzioni integrate speciali, come moduli motore passo-passo o moduli per operazioni di misura estremamente complesse.
I sistemi I/O EtherCAT sono disponibili con differenti tipi di alloggiamenti per soddisfare le esigenze di svariate applicazioni industriali. La serie EP nell’alloggiamento di plastica è ideale in condizioni ambientali umide, sporche o polverose, in applicazioni di assemblaggio e logistica, in presenza di semiconduttori e nelle costruzioni meccaniche in genere.
La serie di moduli EQ, con alloggiamento in acciaio inossidabile e grado di protezione IP 69K, è concepita appositamente per applicazioni dell’industria alimentare, chimica e farmaceutica. I moduli della serie ER, particolarmente robusti grazie all’alloggiamento in zinco pressofuso, sono particolarmente adatti per ambienti industriali e di processo estremamente difficili, per esempio negli impianti di presse e nelle fonderie, nel settore automotive e nelle applicazioni di robotica che richiedono una resistenza agli spruzzi di saldatura.
