La nuova morsa GARANT Xtric con un sistema di cambio rapido delle ganasce è ideale per il serraggio di pezzi finiti e semilavorati. Fino a 25 kN di forza di serraggio non è necessaria la pre-incisione del pezzo.
Si chiama GARANT Xtric la nuova morsa autocentrante di Hoffmann Group che dispone di un nuovissimo sistema a cambio rapido delle ganasce: ciò permette, con un meccanismo a click, di cambiare velocemente, semplicemente e senza l’impiego di utensili le ganasce a una precisione di micrometri.
Le ganasce rotabili di 180 gradi garantiscono un ampio range e un’elevata variabilità nel fissaggio dei pezzi e nel caso di rotazione di 180 gradi anche delle teste porta ganasce Xtric, permettendo anche la chiusura del pezzo con presa interna. Per il serraggio con l’impiego di più morse GARANT Xtric si può impostare esattamente il centro per raggiungere la massima precisione.
Dal momento che sul pezzo arriva effettivamente l’intera forza di serraggio fino a 25 kN e non avviene nessun tipo di rifiuto, la morsa GARANT Xtric è adatta sia per il serraggio di pezzi finiti che semilavorati. La pre-incisione per la presa del pezzo non è necessaria e si può, quindi, risparmiare fino al 50% di tempo nell’attrezzaggio.
Le ganasce della nuova morsa GARANT Xtric si possono sostituire o far ruotare di 180 gradi con pochi movimenti e completamente senza utensili. A tale scopo le ganasce vengono inserite nella guida a coda di rondine e spinte verso il basso tramite due molle fino in battuta. La vite centrale non si deve estrarre rendendo ancor più semplice l’utilizzo della Xtric. Con questo eccellente sistema a click e all’insegna del motto “Click and Clamp”, la morsa GARANT Xtric può contribuire notevolmente alla riduzione dei costi di attrezzaggio.
Grazie alle ganasce mobili, infatti, dispone di un range particolarmente ampio da 0 a 144 mm per quanto riguarda il modello 80S e da 0 a 194 mm per il modello 80M. In EMO è stato presentato un ulteriore modello con misura da 125 mm. Tutti i modelli sono disponibili, in alternativa, anche con ganasce oscillanti mobili. Queste ganasce garantiscono una maggiore sicurezza di processo.
La morsa GARANT Xtric arriva direttamente sul pezzo con una forza effettiva di 25 kN. Per questo motivo, la morsa autocentrante è ideale per il serraggio di pezzi grezzi. Nel caso in cui venga utilizzata una ganascia a grippaggio con dentatura GARANT si può anche evitare di eseguire la pre-incisione sul pezzo con un risparmio notevole nel tempo di attrezzaggio. Per tutti quei clienti che hanno già in uso il sistema “Lang” sono disponibili ganasce con la dentatura “System Lang”. Le ganasce sono disponibili sia con, che senza rivestimento.
Per il serraggio di pezzi di grandi dimensioni con diverse morse autocentranti GARANT Xtric è possibile impostare il centro delle morse con una precisione di micron e, se necessario, è possibile spostarlo di 0,5 mm per lato, un millimetro in totale. Per farlo basta svitare la vite laterale di blocco, impostare di nuovo il centro con la chiave a compasso e riavvitare la vite.
Tra le proprietà della morsa vanno menzionate le scanalature longitudinali per l’allineamento perfetto sul tavolo della macchina, i fori di posizionamento e i ripiani adattatori per il montaggio sul sistema di serraggio a punto zero GARANT Zero Clamp. È altrettanto compatibile anche con altri sistemi di serraggio a punto zero.
La nuova morsa GARANT Xtric è disponibile a partire dall’8 luglio 2019 sull’eShop d Hoffmann-Group e a partire dal 1 agosto 2019 sul nuovo catalogo 2019/2020.

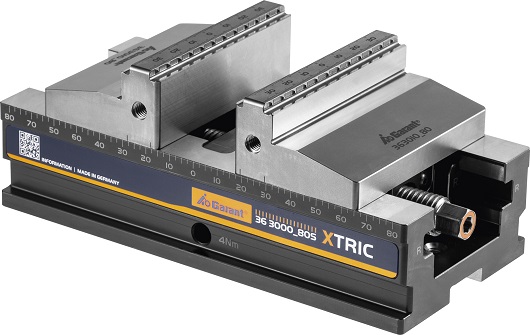

La nuova morsa GARANT Xtric dispone di un range molto ampio grazie alle ganasce rotabili fino a 180 gradi.
