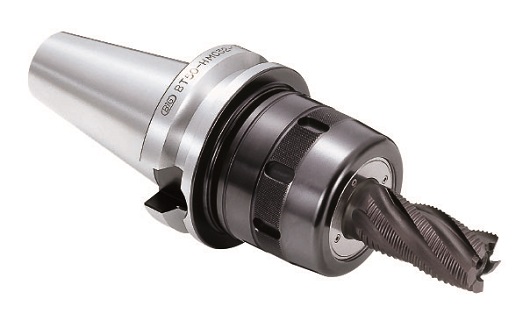

BIG Kaiser (www.ch.bigkaiser.com/it), una delle principali aziende specializzate in utensili e soluzioni per lavorazioni meccaniche di alta precisione destinate al settore automobilistico, militare e aerospaziale, energia, medicale e orologeria, ha presentato HMC12J, un mandrino di fresatura dal design estremamente sottile, con refrigerante periferico, che assicura una forza sicura e precisa per tutte le lavorazioni di sgrossatura e finitura.
La nuova gamma Hi-Power Milling Chucks (HMC) di BIG Kaiser è caratterizzata da forte serraggio ed elevata rigidità, ed è indicata per tutte le lavorazioni pesanti. Rispetto agli altri mandrini di classe corrispondente, il suo speciale design sottile assicura al mandrino HMC12J la massima presa dell’utensile da taglio. Grazie alla struttura intrinsecamente più forte dei mandrini di fresatura, il campo di serraggio risulta essere da 5 a 6 volte più forte rispetto ai mandrini a pinza.
Questi mandrini si distinguono per la presenza di piccole cave, che garantiscono un’evacuazione dei trucioli perfetta, e centinaia di cuscinetti a gabbie che garantiscono un forte serraggio unito a una precisione estrema. Seppur progettati per eseguire lavorazioni pesanti, i mandrini di fresatura HMC consentono di raggiungere un’accuratezza inferiore ai 10 µm di concentricità (runout) a 4 volte il diametro, offrendo così una straordinaria flessibilità anche per l’impiego in lavorazioni di finitura.
Il design sottile e rigido dei mandrini riduce il diametro esterno a 32 mm, il più compatto della sua categoria; a ciò si accompagna una sezione del corpo di 10 mm che previene ogni vibrazione e permette di eseguire il taglio con la massima precisione e sicurezza. La pressione massima del refrigerante periferico è di 70 bar.
“Il nuovo mandrino di fresatura HMC12J rappresenta la combinazione ideale di forza e precisione”, afferma Peter Elmer, CEO di BIG Kaiser. “Fornisce tutta la rigidità e la precisione necessarie per lavorazioni anche più impegnative di fresatura e di taglio”.
Il mandrino HMC12J può essere utilizzato su tutti i centri di lavoro equipaggiati con mandrini tradizionali, rendendo semplice affiancarlo agli utensili esistenti.

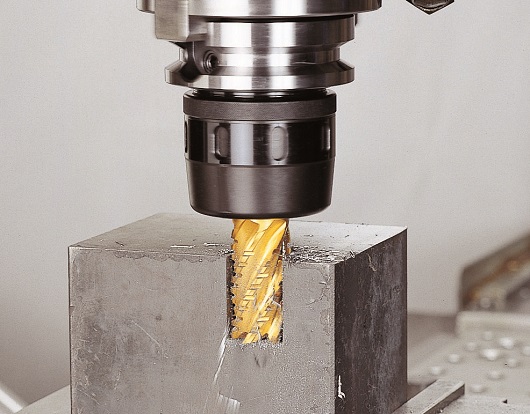

Un test ha confrontato il nuovo HMC12J con un mandrino a pinza. Su un centro di lavoro DMG MORI NVX 5080 è stato montato il sistema BIG-PLUS BBT40 per fresatura di acciaio C50 con diametro dell’utensile di taglio di 12 mm. I parametri impostati: V=80 m, avanzamento per dente (fz)=0,092, larghezza di taglio (ae)=3,5 mm. Successivamente, la profondità di taglio (ae) è stata aumentata fino a causare vibrazioni. Il risultato ha evidenziato come i mandrini di fresatura HMC12J possano eseguire lavorazioni con profondità di taglio fino a 22 mm prima di provocare vibrazione, che corrisponde al doppio rispetto agli 11 mm conseguiti dai mandrini a pinza.
