L’innovativa isola per il taglio laser ideata da Applyca è estremamente compatta e monta tecnologia FANUC (generatore laser a fibra, CNC e robot per carico/scarico).
Che si tratti di taglio, piegatura, saldatura o foratura, FANUC, lo specialista dell’automazione di fabbrica, è in grado di supportare i suoi partner con soluzioni che assicurano prestazioni elevate e costi più bassi per unità di prodotto.
di Luigi Ortese
FANUC, lo specialista dell’automazione di fabbrica, mette a disposizione dei propri clienti diverse tecnologie e soluzioni per la lavorazione della lamiera. Dal taglio laser (a fibra o CO2) all’asservimento macchine con robot dedicati al carico/scarico e alla manipolazione della lamiera, l’azienda offre agli integratori di sistemi le tecnologie necessarie alla realizzazione di soluzioni innovative vestite su misura, secondo le richieste specifiche del cliente finale.
TAGLIO LASER
Applyca, azienda friulana con pluriennale esperienza nel settore dell’assistenza tecnica e ora dedicata alla realizzazione di macchine utensili, ha sviluppato in collaborazione con FANUC una soluzione per tutte le lavorazioni di lotti di alta qualità. Si chiama Robot Laser Cube ed è una macchina per il taglio laser in fibra piccola e compatta (appena 2.600 mm di lato), equipaggiata con controllo e sorgente laser FANUC, che si rivolge a tutte le aziende che realizzano lavorazioni laser di alta qualità. Dall’occhialeria agli utensili di precisione, tutti i settori possono trovare con Robot Laser Cube una risposta concreta alle necessità di definizione delle lavorazioni, affidabilità e contenimento dei costi.
L’innovativa isola di Applyca è una soluzione 100% Made in Italy, che utilizza per la prima volta la tecnologia giapponese FANUC per controllo, sorgente laser e robot. L’approccio “ONE FANUC” consente di affidarsi a un unico interlocutore per la tecnologia dei componenti da integrare e di poter contare su una rete di supporto capillare e dedicata, affrontando con successo tutte le sfide globali.
Robot Laser Cube è equipaggiata con un piano di carico e scarico, interamente automatizzato, e sviluppato su due livelli. Data la sua architettura è possibile avviare una nuova fase di taglio in meno di 5 secondi. Il CAD/CAM installato nel controllo permette di individuare ogni singolo pezzo tagliato discriminando la singola commessa, ed è stato sviluppato da Alma Italia. È quindi possibile lanciare contemporaneamente diverse commesse nello stesso foglio di lamiera.
Il robot FANUC M-710iC è completo di pinza versatile per la “raccolta” del singolo pezzo dopo il taglio. La macchina, equipaggiata con motori magnetici lineari che garantiscono elevata precisione, ha un’area di lavoro di 1.500 x 1.500 mm. L’asse Y, in alluminio, consente leggerezza e dinamicità impareggiabili. Il miglioramento delle prestazioni in termini di velocità e precisione, dei costi ambientali e la facilità d’uso rendono questa isola in linea con i più attuali requisiti Industria 4.0.
Automazione super flessibile con 3 robot FANUC impegnati in operazioni di saldatura MIG-MAG, saldatura laser e taglio laser nel posizionatore di Tecnorobot.
AUTOMAZIONE FLESSIBILE
Tra i partner di FANUC figura Tecnorobot, azienda del lecchese che sviluppa, produce e commercializza sistemi robotizzati integrati esclusivamente con robot FANUC. Di recente, l’azienda ha realizzato tre particolari soluzioni robotizzate dedicate alla lavorazione della lamiera.
La prima consiste in un posizionatore a due stazioni molto versatile (disponibile in una vasta gamma di portate e taglie) equipaggiato con 3 robot FANUC di nuova generazione impegnati in 3 diversi processi: saldatura MIG-MAG, Saldatura Laser e Taglio Laser. Questa cella, completamente operativa in produzione, spinge all'estremo l'automazione implementando i processi contemporanei per portare a tempi ciclo particolarmente ridotti con elevata semplicità d’uso.
Nel secondo allestimento, la massima flessibilità e l’assenza di attrezzature permettono una produzione snella, veloce e semplice. Qui un robot FANUC R-2000, equipaggiato al polso con una pinza di presa pezzi e integrato con il kit plug-and-play iRVision 2D per il riconoscimento pezzi, insieme con un secondo robot LR Mate forma una soluzione allo stato dell’arte che permette di poter prelevare pezzi tramite pinza ed eseguire la saldatura senza necessità di attrezzature.
Infine, la stazione mobile di saldatura TRCOW apre il mondo del welding ai cobot integrando su una piattaforma movibile su ruote un robot collaborativo FANUC dotato di Hand guidance, che rende la programmazione facile ed intuitiva e permette l'immediato ingresso in produzione, sia per pezzi singoli che per serie. La cella integra inoltre un kit di saldatura Cea ad alte prestazioni.
Prelevamento pezzi e saldatura versatile grazie alla soluzione di Tecnorobot che vede un robot FANUC LR-Mate montato su R-2000 con sistema di riconoscimento pezzi.
PIEGATURA PIÙ VELOCE
Specializzata nella progettazione e sviluppo di impianti per la lavorazione della lamiera, Starmatik è un riferimento mondiale per quanto concerne i processi automatizzati di piegatura, carico e scarico laser, sorting, smerigliatura, saldatura, manipolazione in genere e impianti speciali, studiati e progettati con sistemi CAD avanzatissimi.
La cella compatta di piegatura Hyper Bending System è stata progettata per essere la più veloce e completa cella di piegatura presente sul mercato.
È costituita da diversi componenti: oltre al basamento, sono presenti caricatore, ribaltatore, sistema per il controllo dello spessore, centratore, pressa piegatrice (da 800 a 2.000 mm, posizionata e fissata su di un rialzo), carrello con dispenser per il carico, nastro trasportatore (per lo scarico dei pezzi terminati), magazzino utensili e gripper, protezioni, interfaccia per il controllo e robot. Nello specifico, il robot utilizzato da Starmatik è un antropomorfo FANUC M-20iB/25, provvisto di un ampio sbraccio da 1.853 mm che facilita il raggiungimento di tutti i componenti della cella di piegatura, e con capacità di carico di 25 kg.

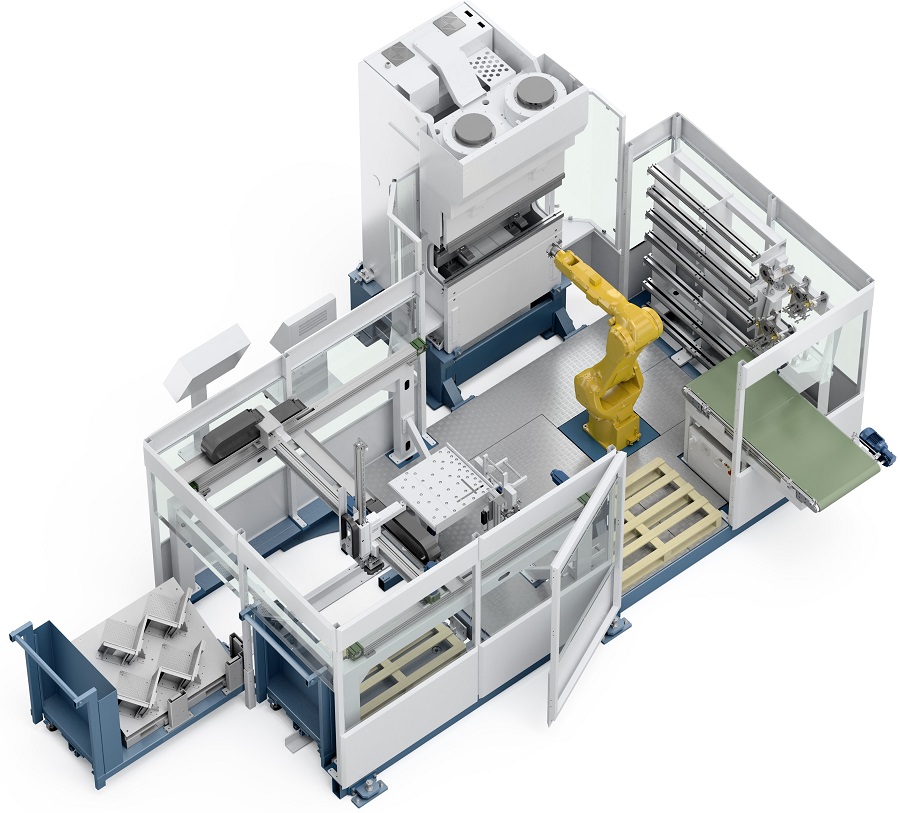

La cella di piegatura Hyper Bending System di Starmatik offre la massima velocità e ripetibilità grazie alle prestazioni del robot FANUC M-20iB/25.
Questa cella si distingue da tutte le soluzioni di piegatura attualmente disponibili sul mercato in quanto è l’unica che dispone di un pre-caricatore di lamiere a 3 assi che, in tempo mascherato, prepara la prossima lamiera già sul centratore facendo anche il controllo per evitare la doppia lamiera. Sono presenti due baie di alimentazione separate e con meccanismo di divisione mobile che permettono di caricare il bancale o il dispenser per pezzi piccoli, mentre la cella continua a lavorare prelevando dall’altra baia. Il nastro di uscita può consentire virtualmente la produzione senza nessuna interruzione legata al carico lamiere e scarico dei pezzi finiti, possibilità operativa anche questa unica nel mercato. In questo modo vengono raggiunti ritmi produttivi fino ad oggi impensabili, con un ciclo continuo che non presenta tempi di fermo o di attesa.
Si tratta di una soluzione efficiente e altamente flessibile, ideale tanto per la produzione di lotti consistenti quanto di piccole quantità di pezzi. ©TECN’È
FANUC è in grado di fornire l’intera tecnologia per il processo di taglio e incisione della lamiera, dai generatori laser (a fibra o CO2) al sistema CNC, fino al robot per l’asservimento della macchina/cella.
