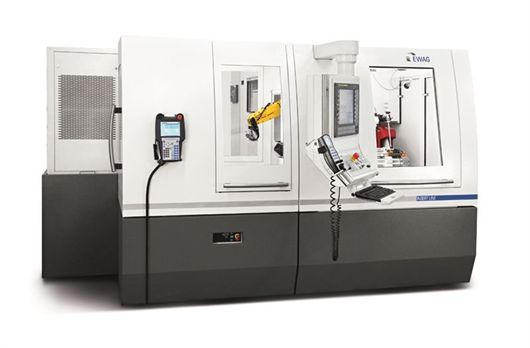

Un prodotto di punta di casa Ewag è la rettificatrice perimetrale ad alta velocità Insert Line, concepita per la rettifica altamente produttiva di inserti. Affiancando questa macchina alle collaudate rettificatrici CNC Compact Line ed Ewamatic Line, il noto marchio del nuovo United Grinding Group, parte del Gruppo Körber, è così in grado di rispondere a tutte le richieste del mercato nel campo della rettifica di inserti e di offrire soluzioni di produzione ottimali. Dotata di moderne tecnologie di azionamento e comando, la Insert Line è la prima macchina che consente la rettifica altamente efficiente di inserti utilizzando la periferia della mola. Il contatto lineare tra la mola e il pezzo riduce la zona di contatto, permette un migliore apporto di lubrorefrigerante, riduce il trasferimento di calore ed offre velocità di avanzamento maggiori. La nuova tecnologia di rettifica della Insert Line è supportata da mole con diametro fino a 500 mm che, a seconda dell’applicazione, riducono i tempi di rettifica di oltre il 50% rispetto ai processi di rettifica periferica di tipo tradizionale. Il nuovo processo di rettifica Ewag permette inoltre di ottenere il massimo grado di precisione delle forme e qualità dei bordi di taglio. Guide idrostatiche precaricate magneticamente, un basamento in Granitan® e moderni azionamenti diretti su tutti gli assi garantiscono la massima precisione, la sicurezza del processo e una dinamica straordinaria. Il mandrino di ravvivatura ad azionamento diretto integrato sull’asse B con doppia estremità può essere dotato di due mole di ravvivatura. In questo modo è possibile ravvivare sia il perimetro sia i fianchi della mola per garantire la precisione di forma e dimensionale nella produzione.
Per la produzione autonoma di inserti, Ewag offre la rettificatrice con un sistema di manipolazione automatico. L’intelligente integrazione della cella robotica completa in modo ottimale il sistema di rettifica ad alta produttività. Il flessibile robot a 6 assi consente cicli di caricamento adeguati ai requisiti di alta produttività. È inoltre adattabile in modo ottimale alle diverse applicazioni del cliente. Un sistema di caricamento e cambio pallet, disponibile come novità dalla scorsa EMO, completa questa macchina altamente produttiva permettendo di caricare fino a 40 pallet. Pallet particolari del cliente possono essere adattati direttamente sul caricatore mediante un sistema a cassetti. Un sistema Vision consente inoltre di caricare sulla macchina pallet con orientamento indefinito. Una telecamera rileva l’inserto trattenuto da un gripper magnetico e calcola automaticamente la posizione corretta dell’inserto per il caricamento sulla macchina. Per gli inserti non magnetici, ad esempio in ceramica, il gripper magnetico è semplicemente sostituito da una testa di presa a vuoto. La telecamera Vision ad alta risoluzione permette di rilevare anche le più piccole tacche di sinterizzazione per garantire che gli inserti siano caricati sempre in modo uniforme nel prisma di carico. Anche geometrie complesse degli inserti con fasi negative possono essere definite entro pochi minuti grazie al nuovo software ProGrind Insert HSM (HighSpeedMachining). La programmazione di angoli di spoglia radiali variabili e costanti o di forme geometriche richiede la semplice selezione in maschere di immissione. Una simulazione di rettifica in 3D accompagna il programma di rettifica e rende visibile l’azione della mola e il risultato della rettifica.
